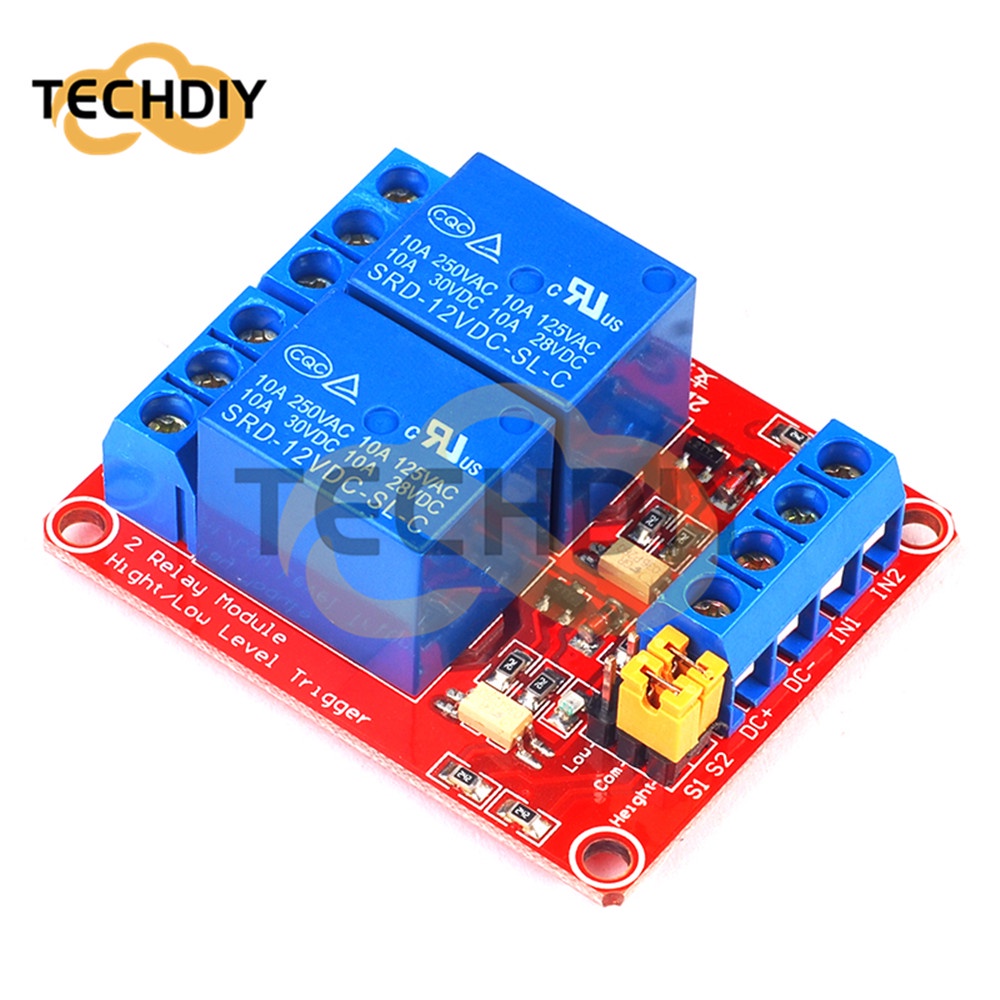

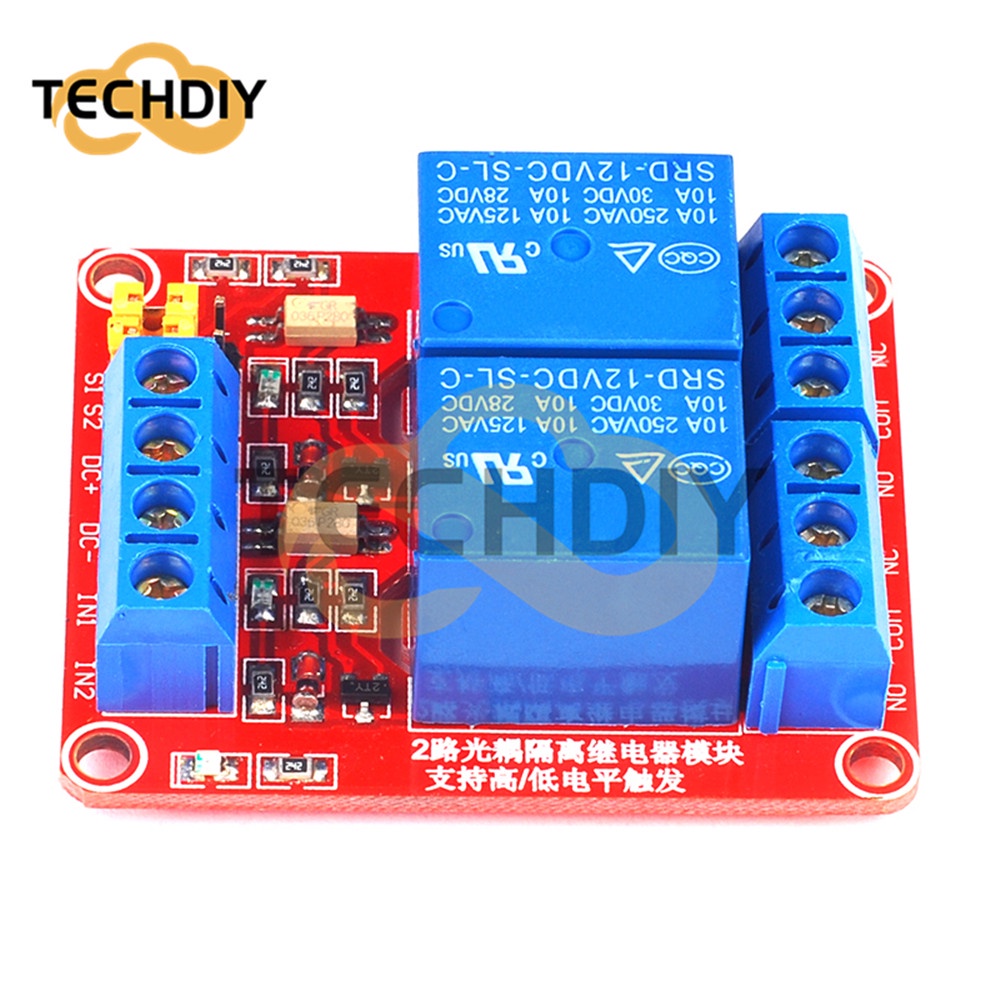

บอร์ดรีเลย์ 5V 12V 24V 10A Max 2 ช่องทาง พร้อมโมดูลออปโต้คัปเปลอร์ ก้านสูง ต่ํา สําหรับ Ardiuno

คำอธิบาย:

1. โมดูลใช้รีเลย์คุณภาพของแท้โดยปกติจะเปิดอินเทอร์เฟซโหลดสูงสุด: AC 250V / 10A, DC 30V / 10A;

2. Smd optocoupler การแยกความสามารถในการขับรถที่แข็งแกร่งประสิทธิภาพที่มั่นคง ทริกเกอร์ปัจจุบัน 5mA;

3. มีแรงดันไฟฟ้าโมดูล 5V, 12V, 24V;

4. โมดูลสามารถตั้งค่าให้สูงหรือต่ำโดยจัมเปอร์

5. การออกแบบที่ทนต่อความผิดพลาดผิดพลาดแม้ว่าสายควบคุมจะเสีย แต่รีเลย์จะไม่ทำงาน

6 .ไฟแสดงสถานะ (สีเขียว), ไฟแสดงสถานะรีเลย์ (สีแดง)

7. การออกแบบอินเทอร์เฟซที่ใช้งานง่ายอินเทอร์เฟซทั้งหมดสามารถเชื่อมต่อได้โดยตรงผ่านบล็อกขั้วซึ่งสะดวกมาก

8. ขนาดบรรจุ: 50 * 41 มม. * 18.5 มม. (L * W * H)

9. มีรูสลักเกลียวสี่รูรู 3.1 มม. 44.5 มม. * ระยะห่าง 35.5 มม

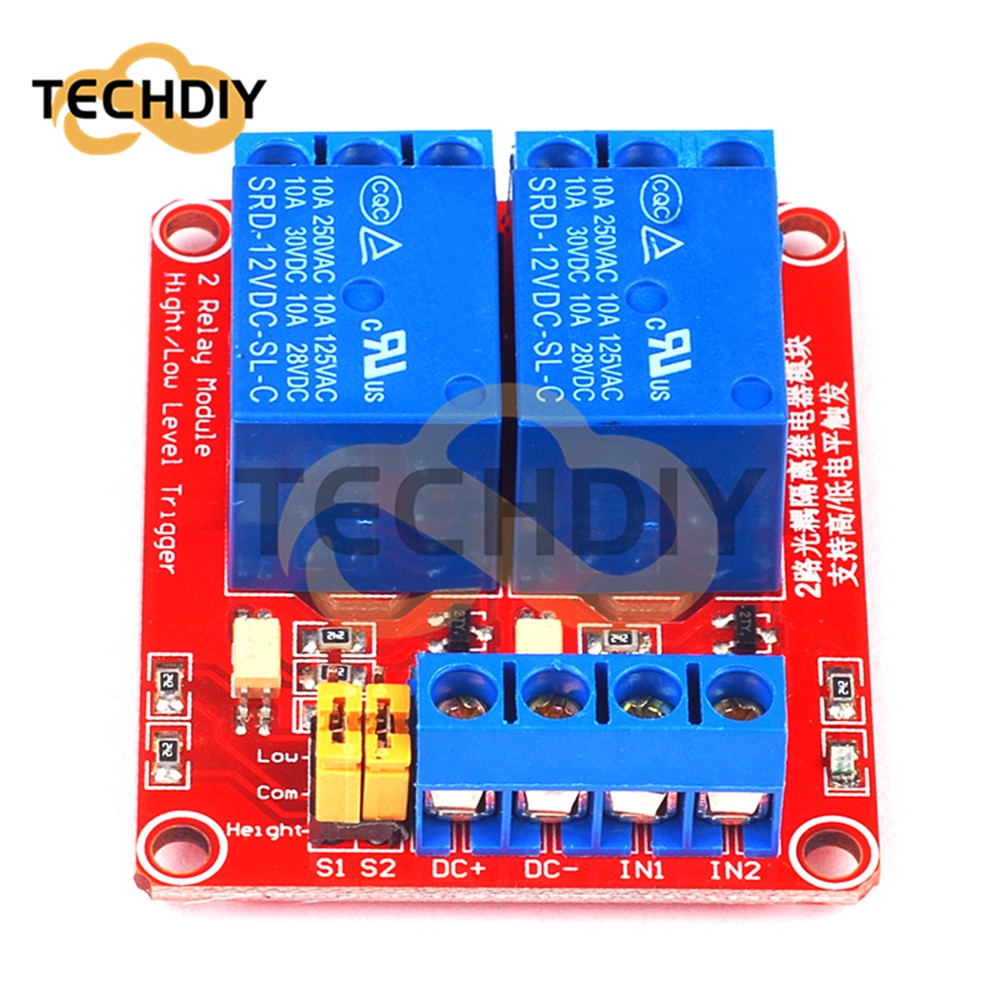

แง่มุมอินเทอร์เฟซ:

1, DC +: แหล่งจ่ายไฟบวก (แรงดันไฟฟ้าที่ต้องการโดยรีเลย์มีตัวเลือก 5 V.9V.12V และ 24V)

2. Dc-: การเชื่อมต่อสายไฟเชิงลบ

3. สัญญาณ IN1: 1 จะถูกเรียกใช้คุณสามารถตั้งค่ารีเลย์ควบคุมสูงหรือต่ำได้

4. In2: สัญญาณ 2 ช่องสัญญาณทริกเกอร์สิ้นสุดลงคุณสามารถตั้งค่ารีเลย์ควบคุมสูงหรือต่ำได้

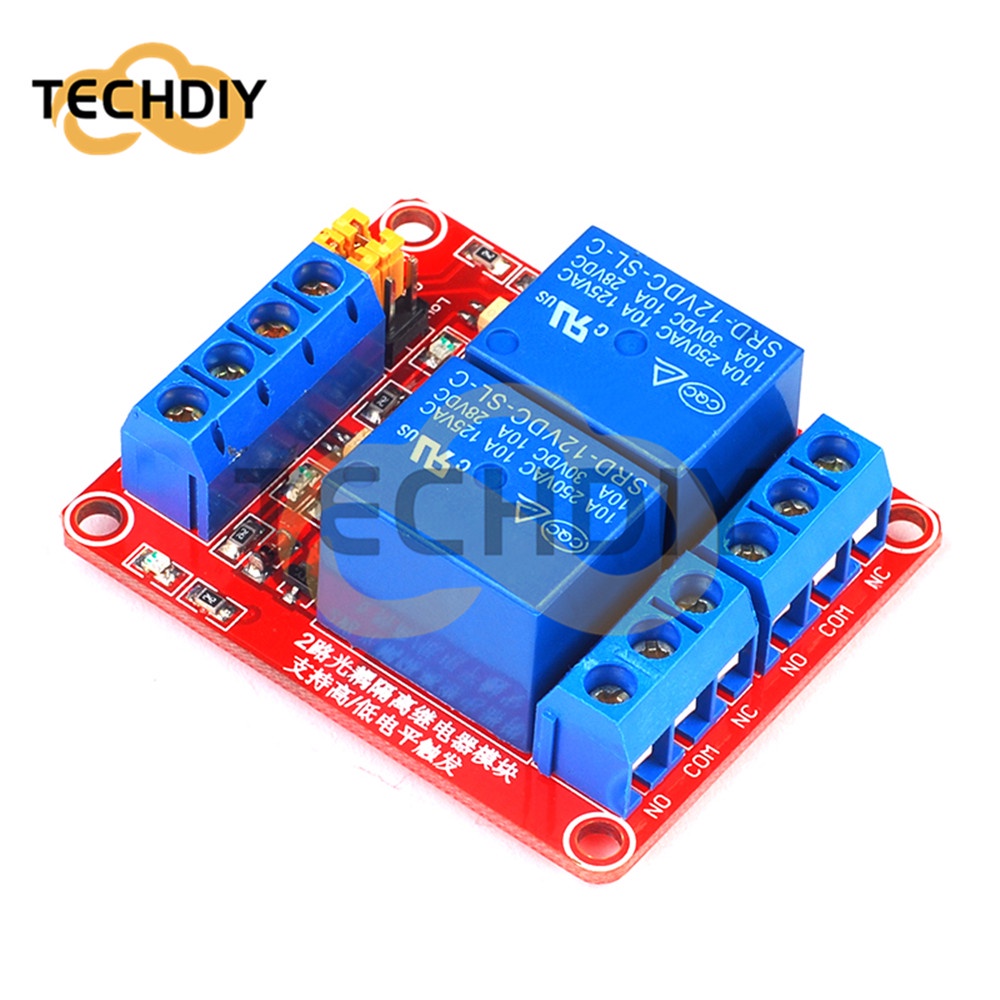

เอาท์พุท:

1. No1: หลังจากรีเลย์เปิดอินเทอร์เฟซตามปกติลอยไฟฟ้าลัดวงจรแ...
