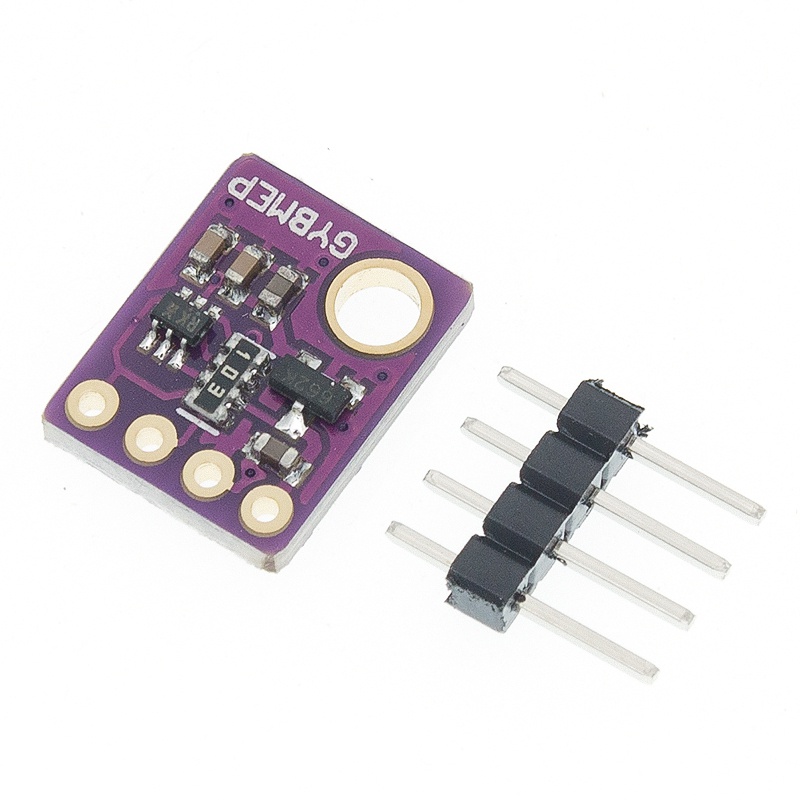

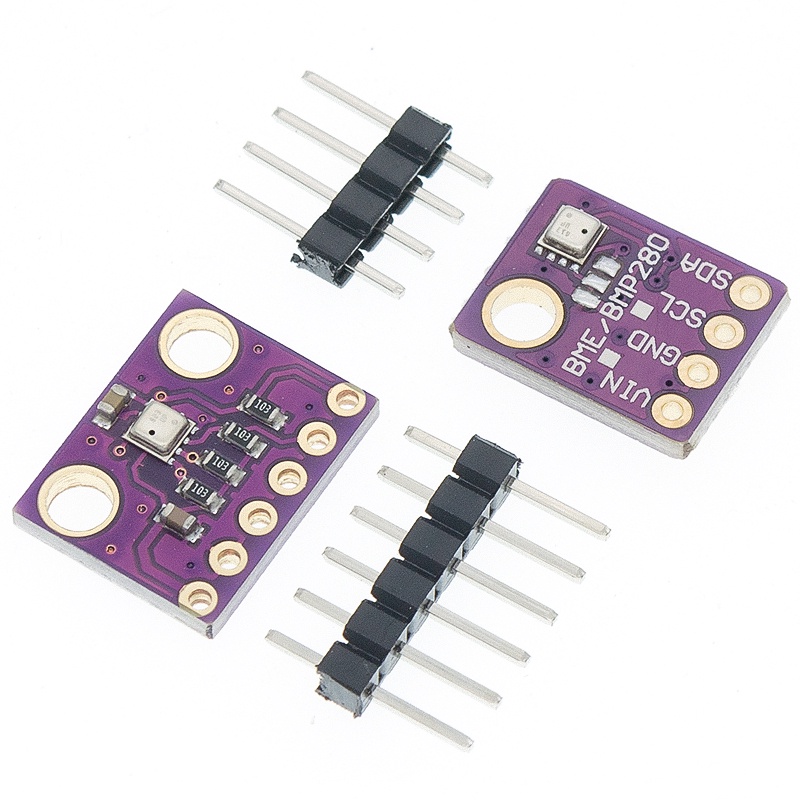

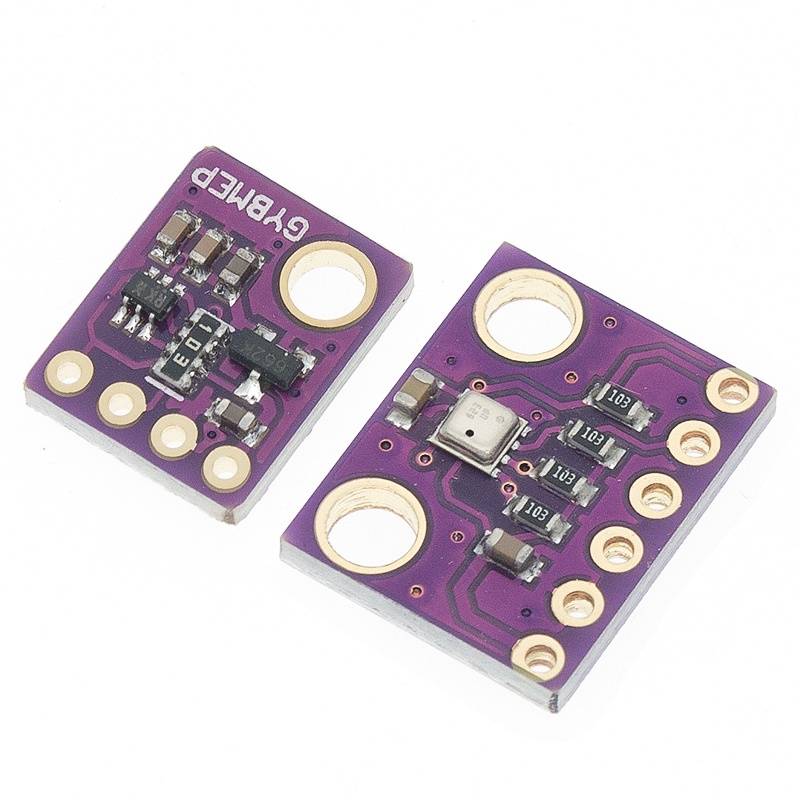

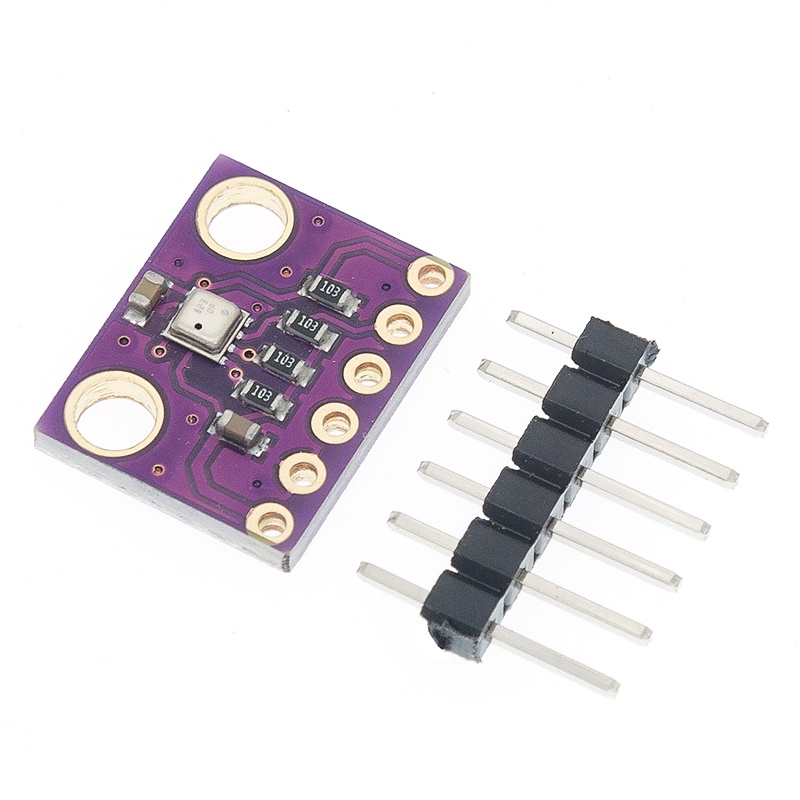

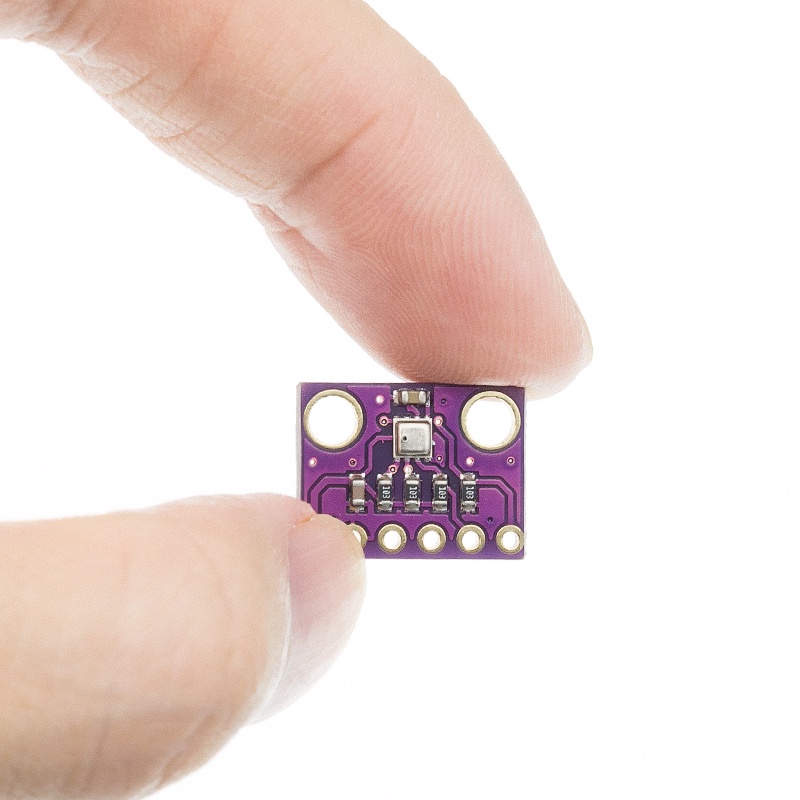

Bme280 โมดูลเซนเซอร์วัดอุณหภูมิความชื้นดิจิทัล 3.3V 5V I2C SPI 1.8-5V BME280

คำอธิบาย

Me-bme280 เป็นบอร์ดฝ่าวงล้อมที่มีอุณหภูมิ Bosch Sensortec ME280, เซ็นเซอร์ความชื้นและความดัน

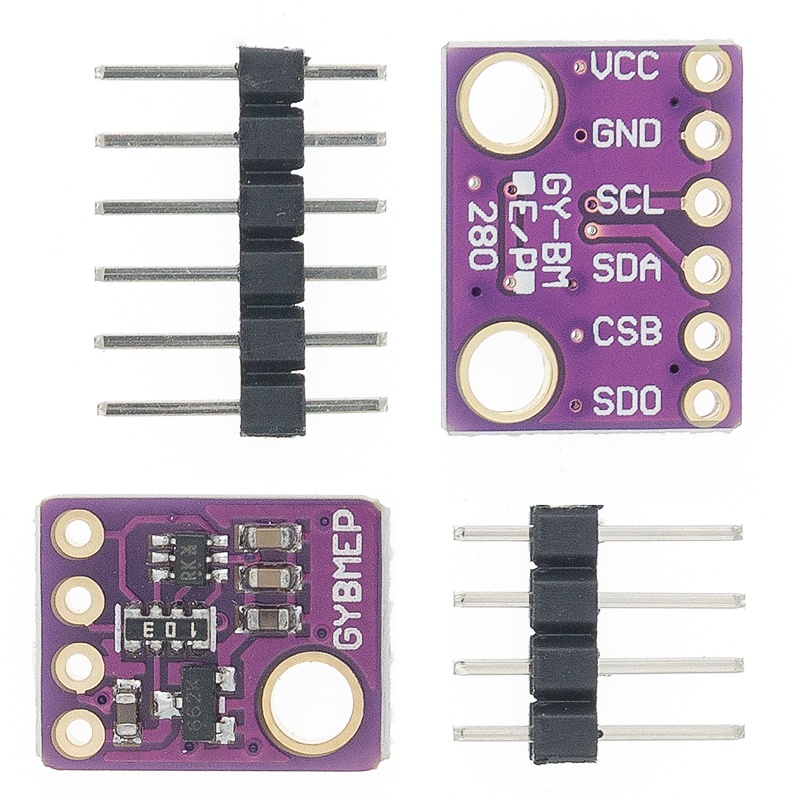

บอร์ดมีจัมเปอร์ที่อยู่ I2C ที่เลือกได้ (ลิงค์บัดกรี GS2), ตัวต้านทานแบบดึงขึ้น I2C, หัวพิน 2.54 มม. 7 หัวและรูยึดสองรู 3.5 มม.

การตั้งค่าเริ่มต้นของบอร์ด; รางเดี่ยว Vdd = Vdd_IO (ลิงค์บัดกรี GS1), ตัวต้านทานแบบดึงขึ้น (R2, R3) 10k, ตัวต้านทานเลือกโปรโตคอล 0ohm (R1), ตัวเก็บประจุ 0.1uF ทั้งหมุดจ่ายไฟ Vdd & Vdd_IO.

อย่าลืมถอดจัมเปอร์รางไฟ GS1!

คุณสมบัติ BME280 คุณสมบัติ:

ฝาโลหะ 2.5 มม. x 2.5 มม. x 0.93 มม. ฝาโลหะ LGA

อินเทอร์เฟซดิจิทัล I2C (สูงสุด 3.4 MHz) และ SPI (3 และ 4 สายสูงสุด 10 MHz)

แรงดันไฟฟ้าหลักของ VDD: 1.71 V ถึง 3.6 V - จ่ายแรงดันไฟฟ้า VDD ช่วงแรงดันไฟฟ้าหลัก: 1.71 V ถึง 3.6 V

ช่วงแรงดันไฟฟ้าอินเทอร์เฟซ VDDIO 1.2 V ถึง 3.6 V

ปริมาณการใช้ปัจจุบัน 1.8 uA @ 1 Hz ความชื้นและอุณหภูมิ

แรงดันและอุณหภูมิ 2.8 uA @ 1 Hz

ความชื้น 3.6 uA @ 1 Hz ความดันและอุณหภูมิ

โหมดสลีป 0.1 uA ในโหมดสลีป

ช่วงการใช้งาน -40... + 85 C, 0... เทียบกับความชื้น 300 องศาเซลเซียส - เซ็นเซอร์ความ...
