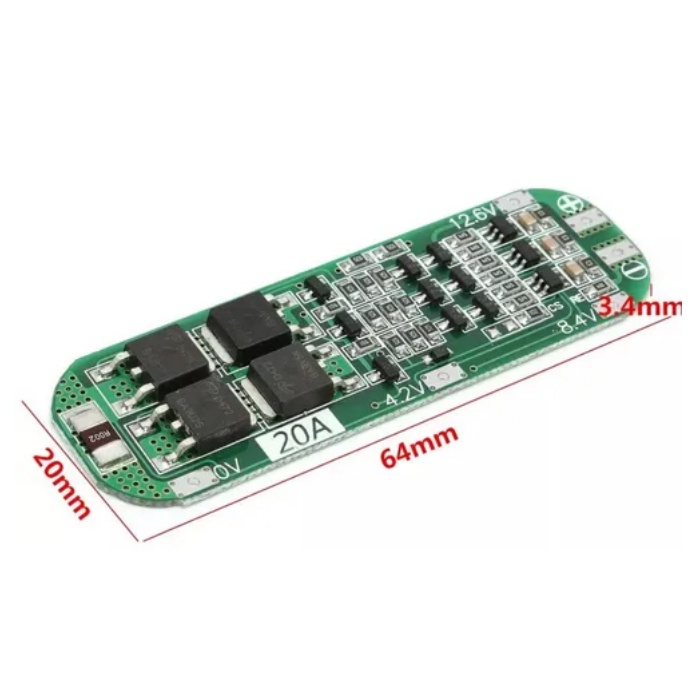

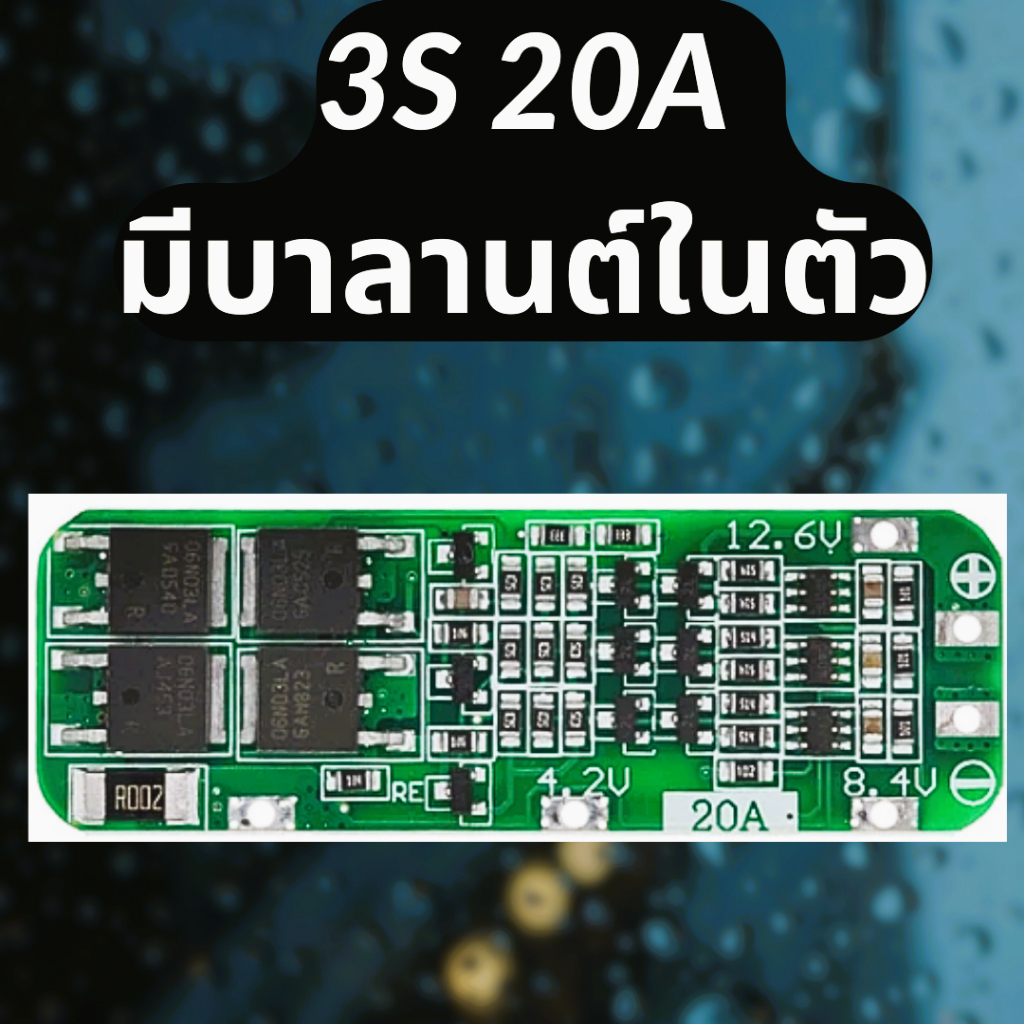

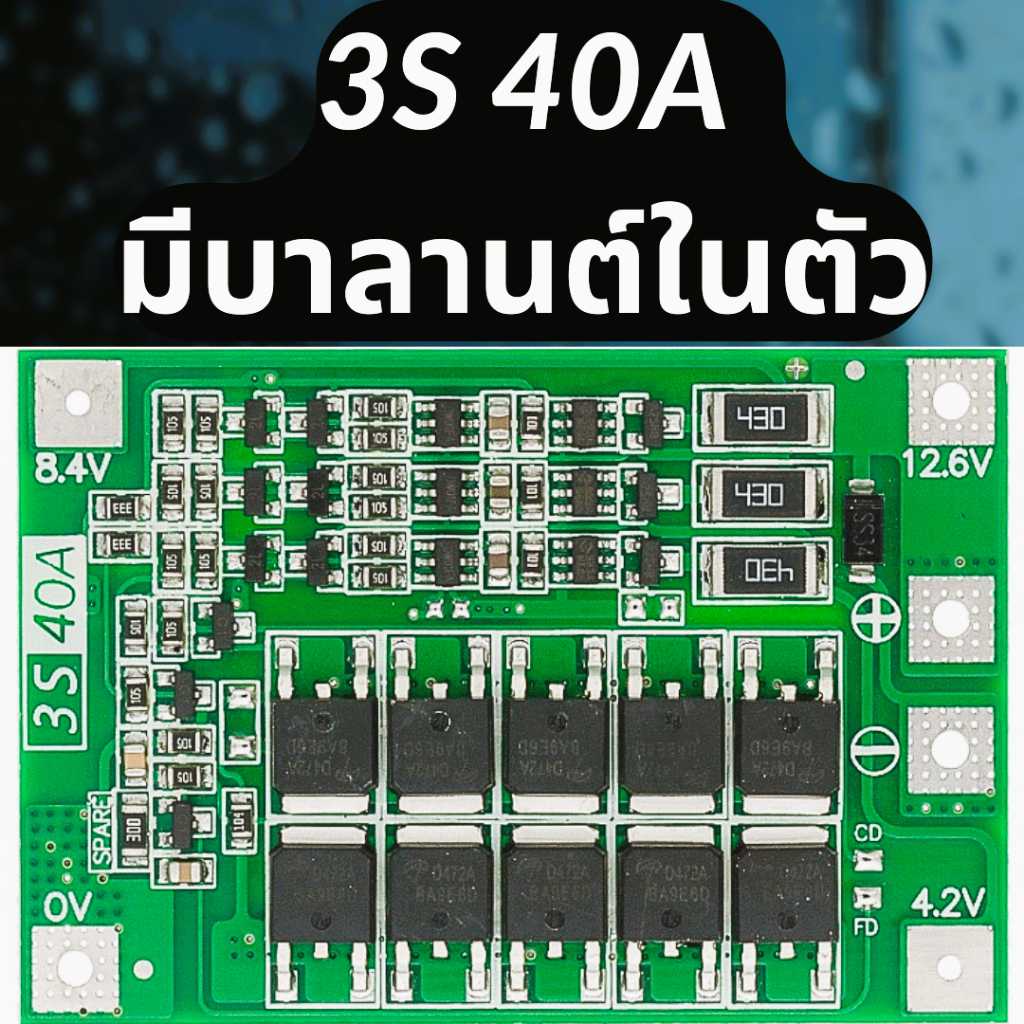

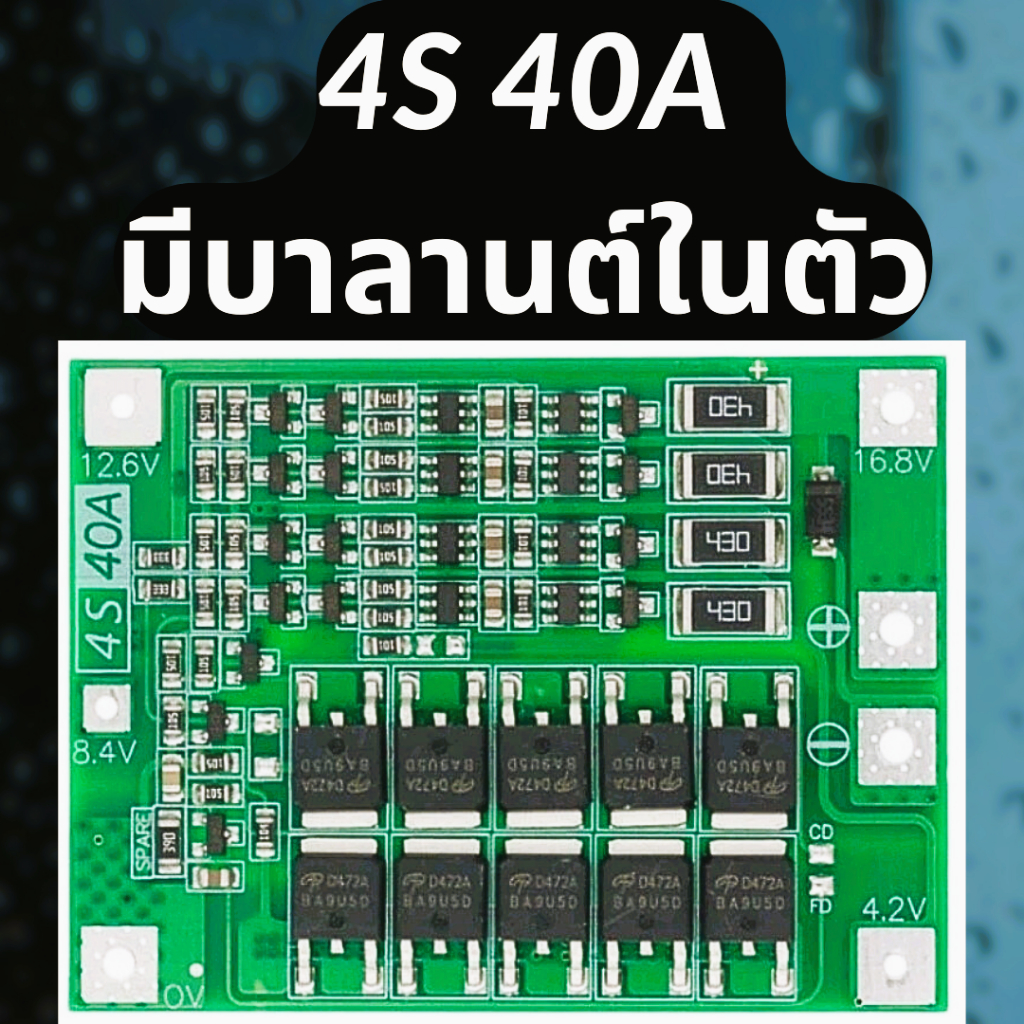

บอร์ดป้องกันแบตเตอรี่ลิเธียม 3S 4S 20,40A Li-ion 18650 BMS 12.6V 16.8V มีบาลานต์ในตัว ใช้กับสว่านได้

รายละเอียดสินค้า

คุณสมบัติ

ชื่อโมดูล: 3S 12.6V Li-ion Lithium แบตเตอรี่ 18650

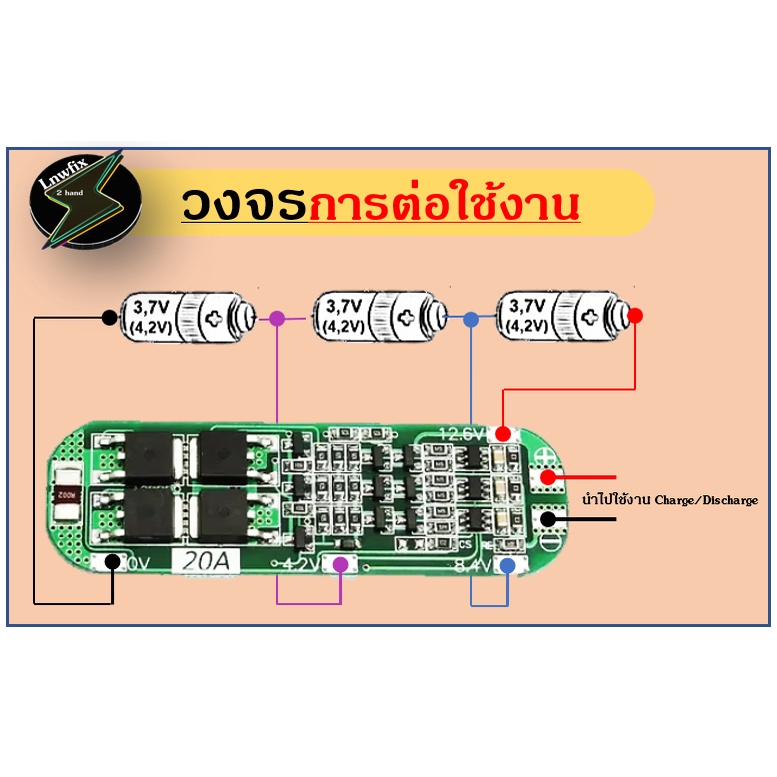

วิธีต่อใช้งาน : แสดงไว้ที่รูปภาพด้านบน.ภาพแรก

หมายเหตุ 1: การเริ่มต้นที่ประสบความสำเร็จของสว่านต้องใช้แบตเตอรี่พลังงาน 15C-20C สามก้อนหรือแบตเตอรี่กำลังไฟ 10C-15C หกก้อน (ปกติ 18650 ไม่สามารถสตาร์ทสว่านได้!!)

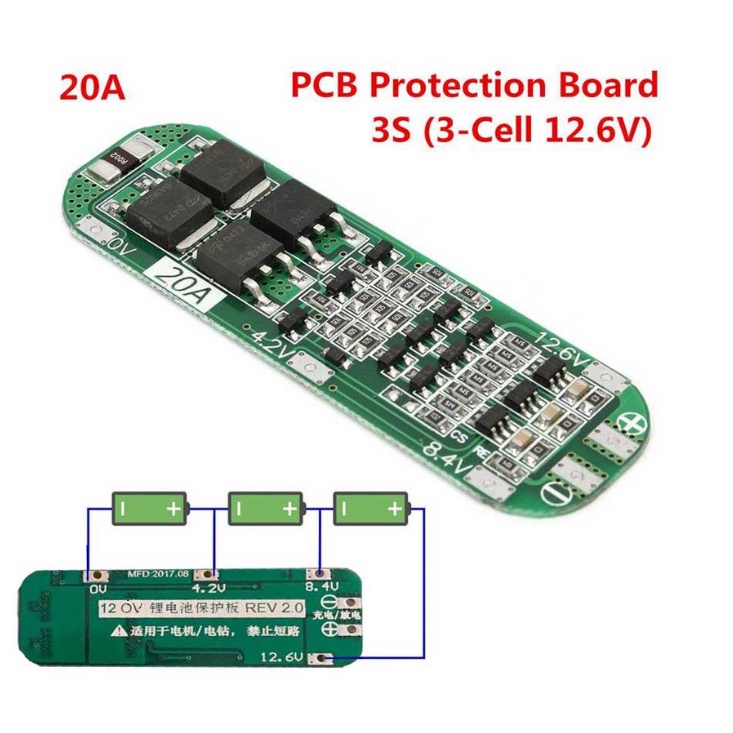

หมายเหตุ 2: ตามแผนที่การเดินสาย 0V, 4.2V, 8.4V, 12.6V โดยเจตนาการลัดวงจร

หมายเหตุ 3: เมื่อใช้มอเตอร์แปรงถ่านให้พยายามเชื่อมต่อตัวเก็บประจุแบบไม่ใช้ขั้ว (โดยใช้แรงดันไฟฟ้าสูงกว่า 25V ความจุ 10uF-100uF) เข้ากับขั้วบวกและขั้วลบของมอเตอร์เพื่อป้องกันไม่ให้เข็มย้อนกลับ มอเตอร์. ท่อ MOS แตกหัก

ข้อควรระวัง:

1.ต่อระบบไฟเรียงจากเริ่ม: 0V-->4.2V-->8.4V-->12.6V มิฉะนั้น จะทำให้เกิดความเสียหายกับชิป

2. หลังจากเชื่อมต่อสายไฟแล้ว จะต้องเปิดใช้งานการชาร์จก่อน ไม่อย่างนั้น Board จะไม่จ่ายไฟออก

วิธีเปิดวงจร เปิดได้ 2 วิธี

2.1 นำสายไฟจิ้มตรงขั้ว - 0V ไปจิ้มขั้ว - ขาออกที่ใช้งาน

2.2 นำ Adaptor 12.6V เสียบชาร์จที่ขั้วใช้งาน Charge/Discharge

จากนั้น Board จะมีไฟออกใช้งานได้ปกติ

หมายเหตุ: ข้อแนะนำ ควร...
