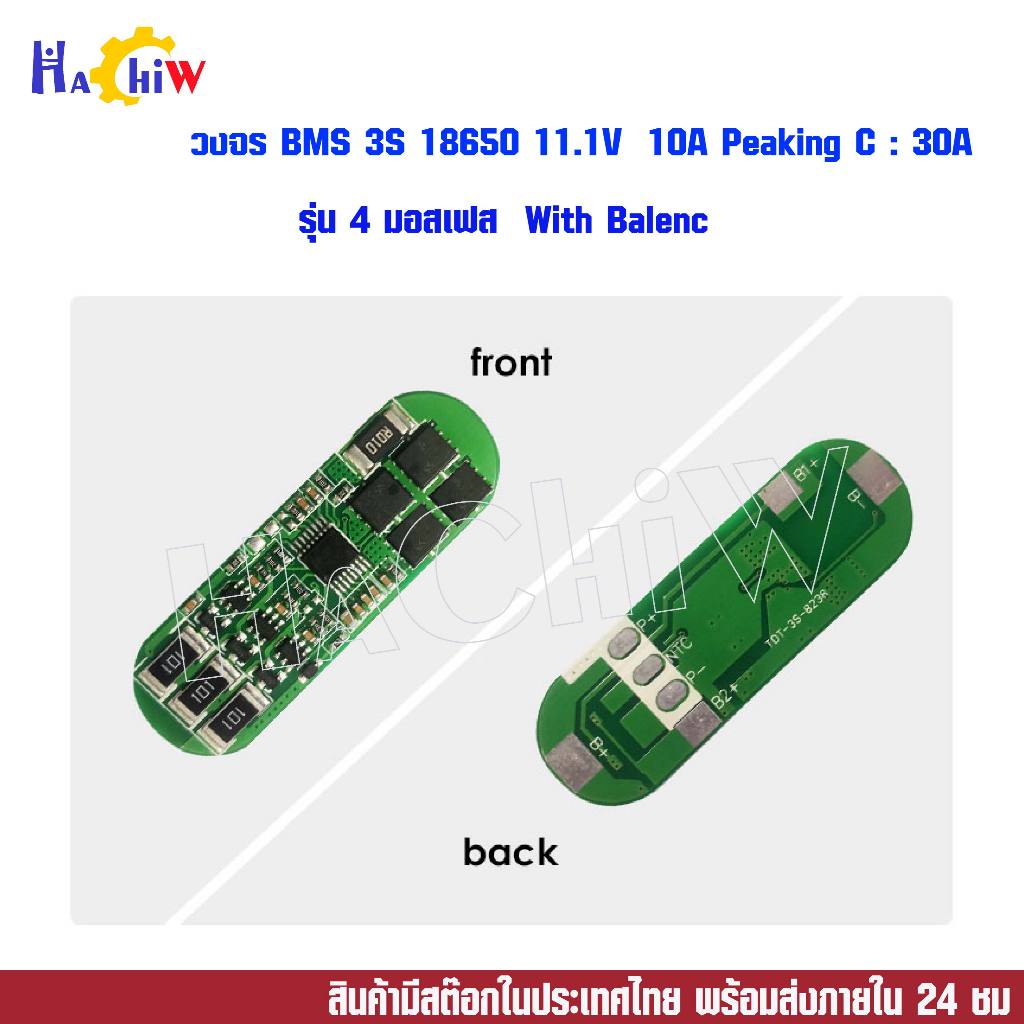

BMS 3S 10A มีบาเลนซ์ ในวงจร Peaking C : 30A วงจรป้องกันแบตเตอรี่ลิเธียม-ไอออน Li-ion Lithium Li-Po 18650

╔════════════════ ☆♡☆ ═══════════════╗

วงป้องกันแบตเตอรี่ลิเธียม-ไอออน Li-ion Lithium 3S 10A 12.6V

╚════════════════════ ════════════════════╝

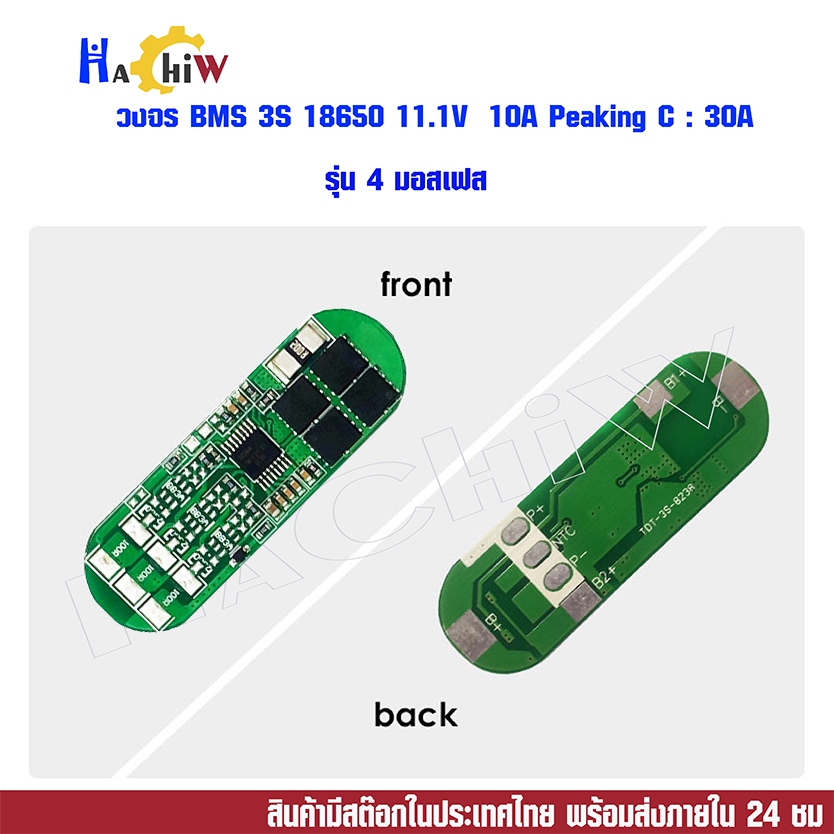

รุ่น 4 Mosfet

คุณสมบัติทั่วไป

📌 แรงดันไฟสูงสุดที่วงจร BMS รับได้ : 15V (จากแหล่งจ่ายไฟเข้าขา B+ และ B-)

📌 ตัดการชาร์จเมื่อแรงดันไฟแบตเตอรี่เกิน : 12.6 V ( 4.20 V±0.05 V / ก้อน)

📌 ตัดการการทำงานเมื่อแรงดันไฟแบตเตอรี่ต่ำกว่า : 8.1V (2.7 V ± 0.1 V / ก้อน)

📌 ตัดการการทำงานเมื่อมีการลัดวงจร(ขั้ว + และ ขั้ว – ถึงกัน)

📌 ตัดการการทำงานเมื่อกระแสเกินกำหนด(Over Load)

📌 กระแสไฟชาร์จ: 10A

📌 กระแสไฟดิสชาร์จ ปกติ : 10A

📌 กระแสไฟดิสชาร์จ สูงสุด : 20～30A (Peaking)

📌 กระแสบาเลนซ์  30-50mAh

📌 ตัดการทำงานเมื่อมีการลัดวงจร 100 ~350us (Short detcion delay time)

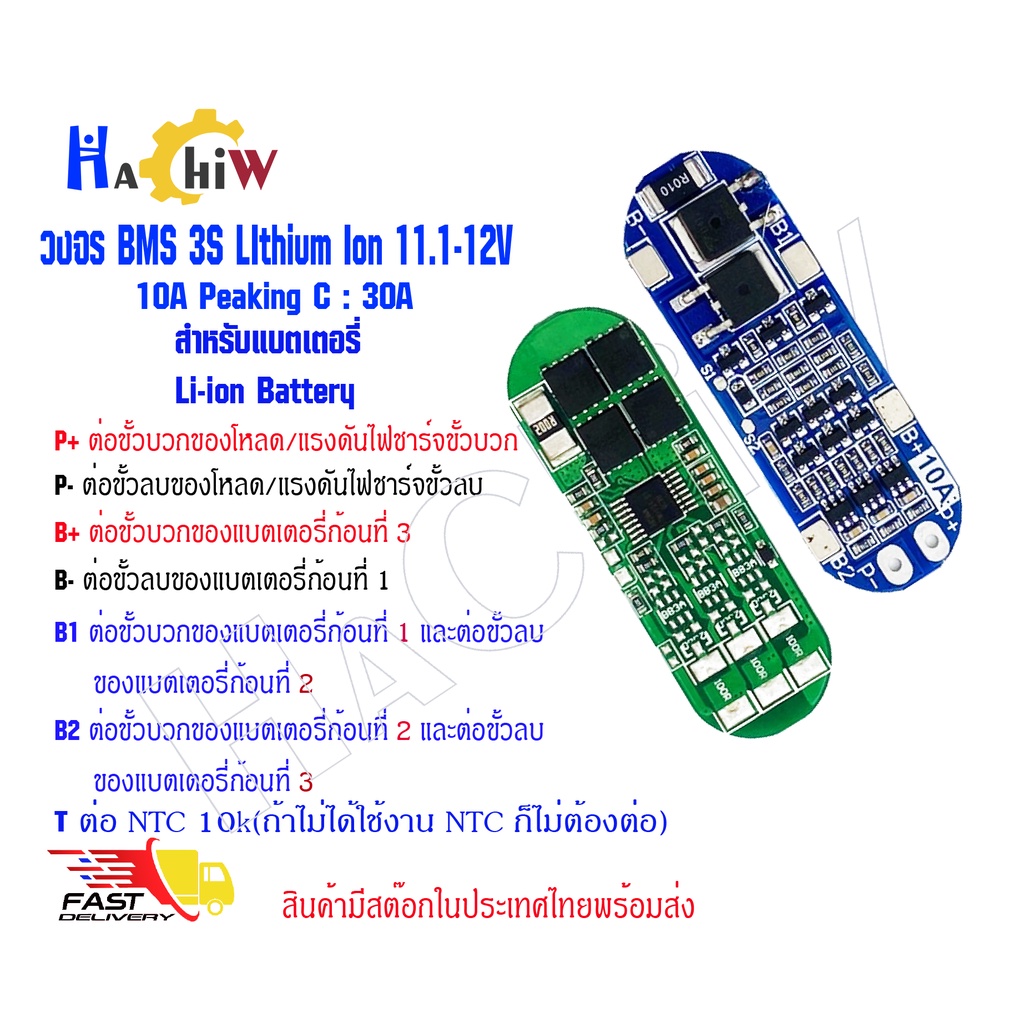

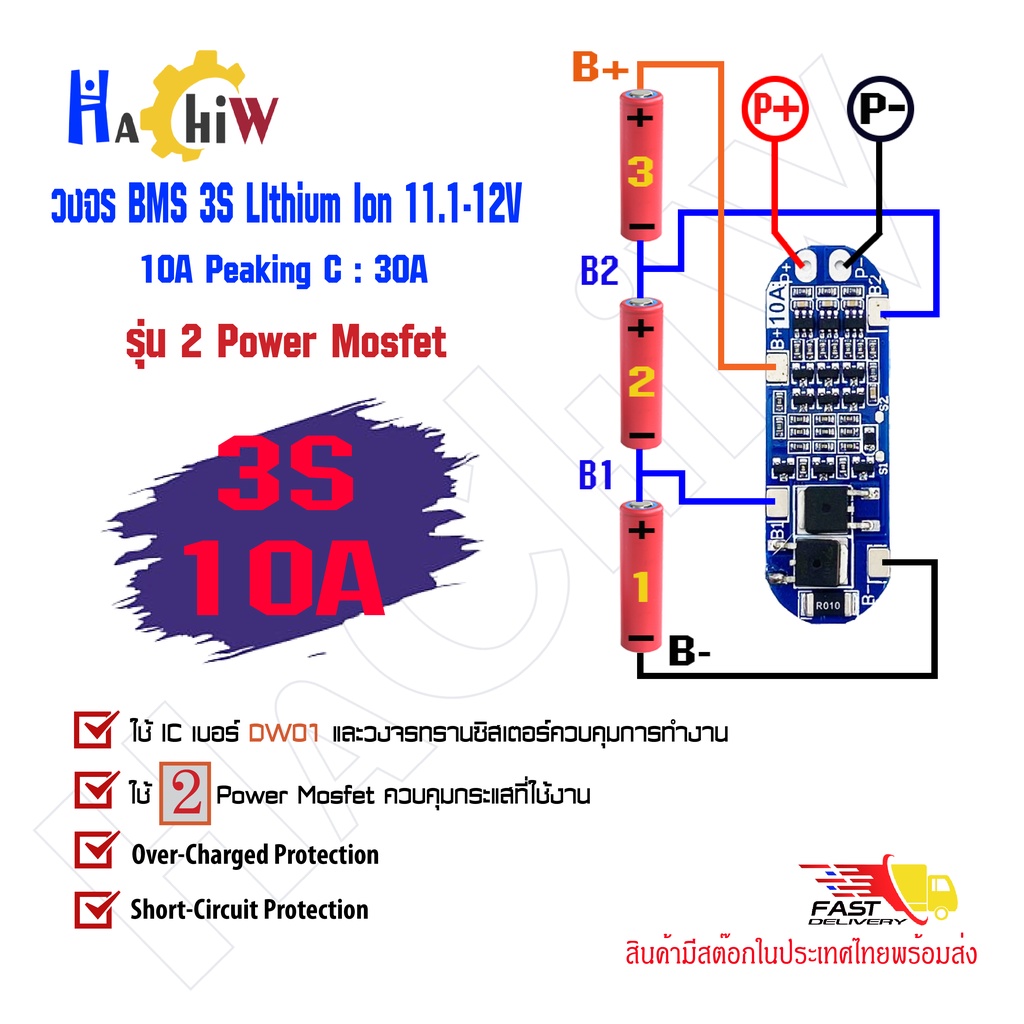

ลักษณะการต่อ

🔋 ต่อขั้วบวกของโหลด/แรงดันไฟชาร์จขั้วบวก

🔋 P- ต่อขั้วลบของโหลด/แรงดันไฟชาร์จขั้วลบ

🔋 B+ ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 3

🔋 B- ต่อขั้วลบของแบตเตอรี่ก้อนที่ 1

🔋 B1 ต่อขั้วบวกของแบตเตอรี่ก้อนที่ 1 และต่อขั้วลบ

ของแบตเตอรี่ก้อนที่ 2

🔋 B2 ต่อขั้วบวกของแ...
