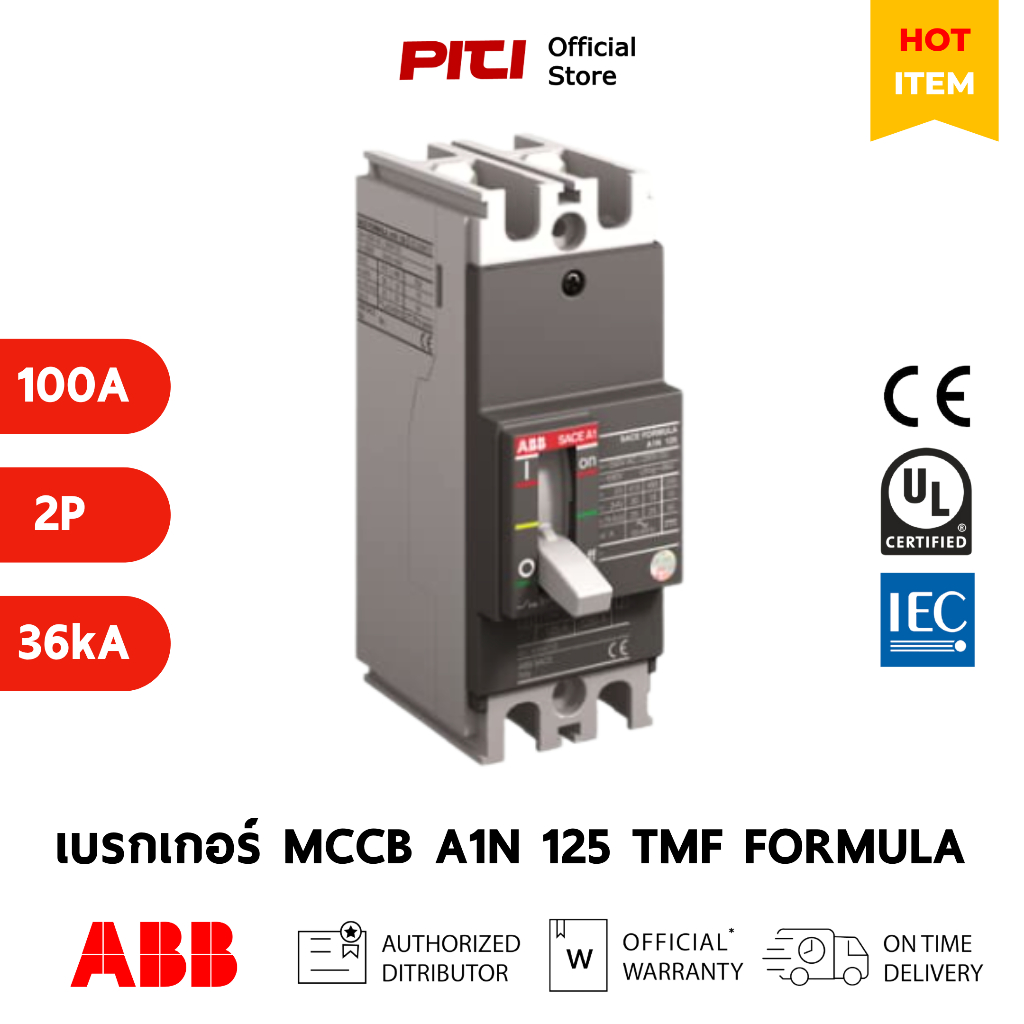

ABB เบรกเกอร์ MCCB A1N 125 TMF 100A 2P 36kA Formula Moulded-Case Circuit Breakers # 1SDA066506R1
รายละเอียดสินค้า
ABB เบรกเกอร์ MCCB A1N 125 TMF 100A 2P 36kA Formula Moulded-Case Circuit Breakers # 1SDA066506R1
ABB เบรกเกอร์ MCCB A1N 125 TMF100A 2P 36kA @ 415V F F ขนาดเฟรม 125AF ใช้เป็น เมน/ซับเมนของระบบ 1 เฟส 230/240V หรือวงจรกำลังที่ต้องการตัด พร้อมกัน 2 ขั้ว (Phase+Neutral ที่ตัดทั้งสองขั้ว) ติดตั้งใน ตู้โหลด/DB/ตู้เมน ใช้ป้องกันโอเวอร์โหลดตามเวลาจริง (Thermal) ใช้กับโหลดที่มีความต้องการป้องกันลัดวงจร สูง เช่น ปั๊มน้ำ, มอเตอร์เล็ก – กลาง, ปลั๊กเครื่องจักร, DB ย่อยของโซนต่างๆ หรือวงจรเครื่องจักร/โหลดเดี่ยวที่ต้องการ breaking capacity สูง (36kA @415V) สำหรับงานโรงงาน อาคารพาณิชย์ อาคารสำนักงาน
การทำงาน (Operating / Protection Principles)
✅ Thermal (โอเวอร์โหลด): แผ่นไบเมทัลหน่วงเวลา ตัดเมื่อกระแสเกินต่อเนื่อง เพื่อป้องกันสาย/โหลดร้อนเกิน
✅ Magnetic (ชอร์ต): ขดลวดแม่เหล็กตัดทันทีเมื่อกระแสพุ่งสูง (ลัดวงจร) กลุ่ม FORMULA ระบุชัดว่าเป็นทริปยูนิต TMF fixed threshold สำหรับการนำไปใช้งานได้ง่าย ไม่ต้องตั้งค่า
✅ ป้องกัน กระแสเกิน (Overload) ตัดวงจรเมื่อโหลดดึงกระแสเกินค่าที่กำหนดต่อเนื่อง (ผ่านแผ่นไบ...
