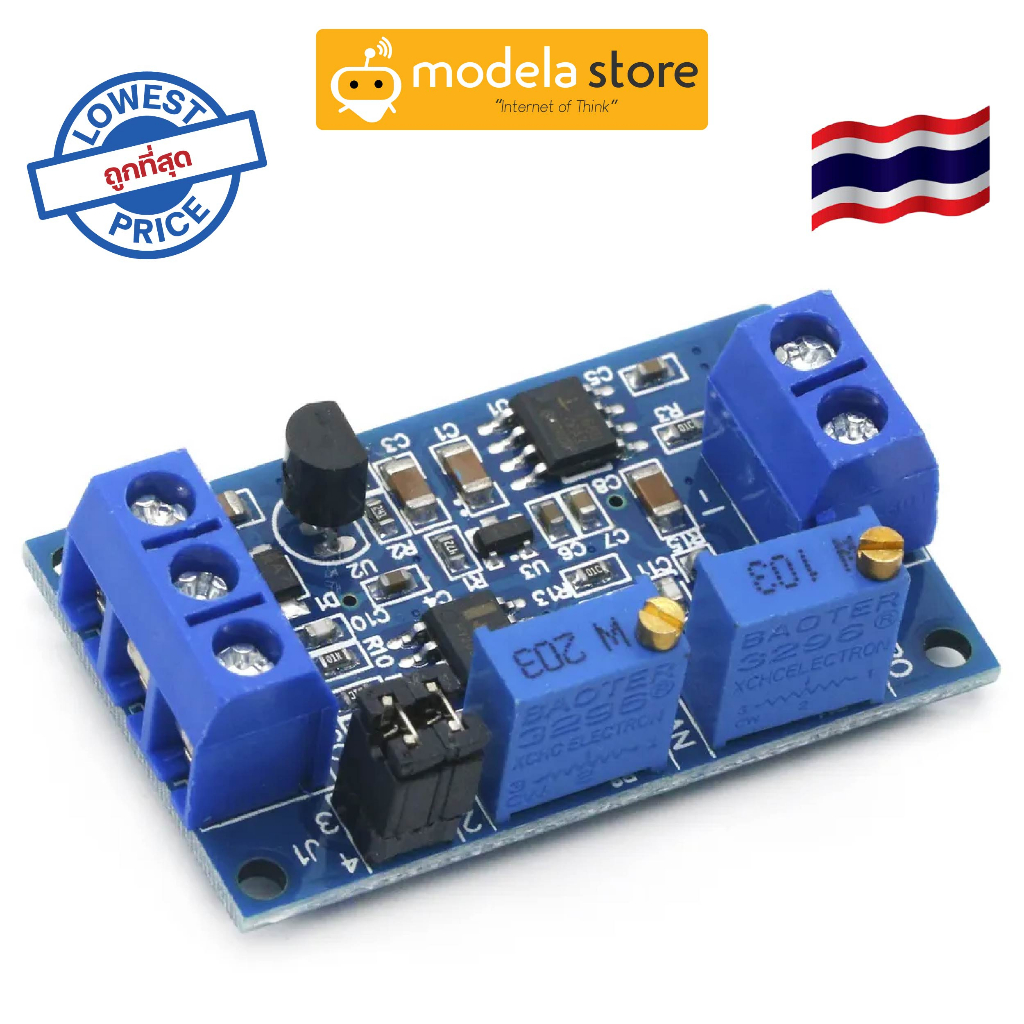

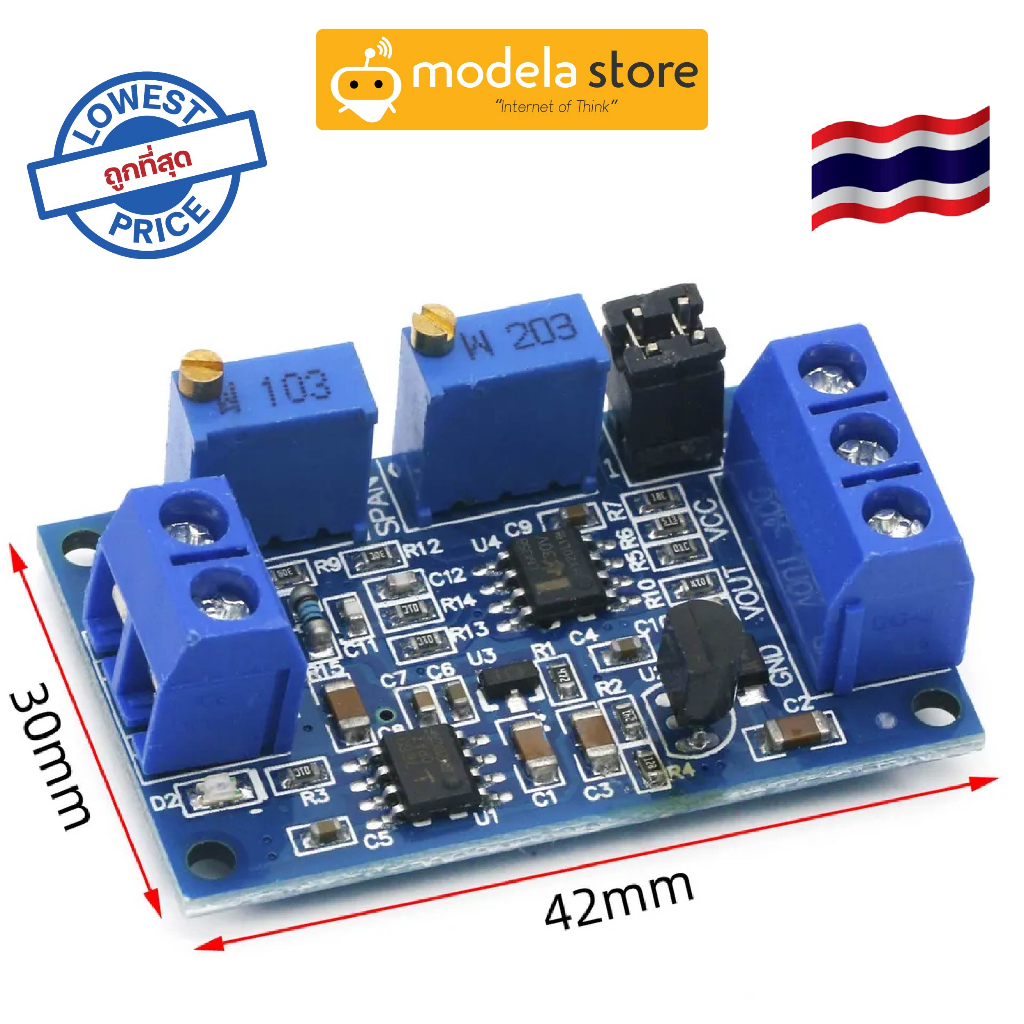

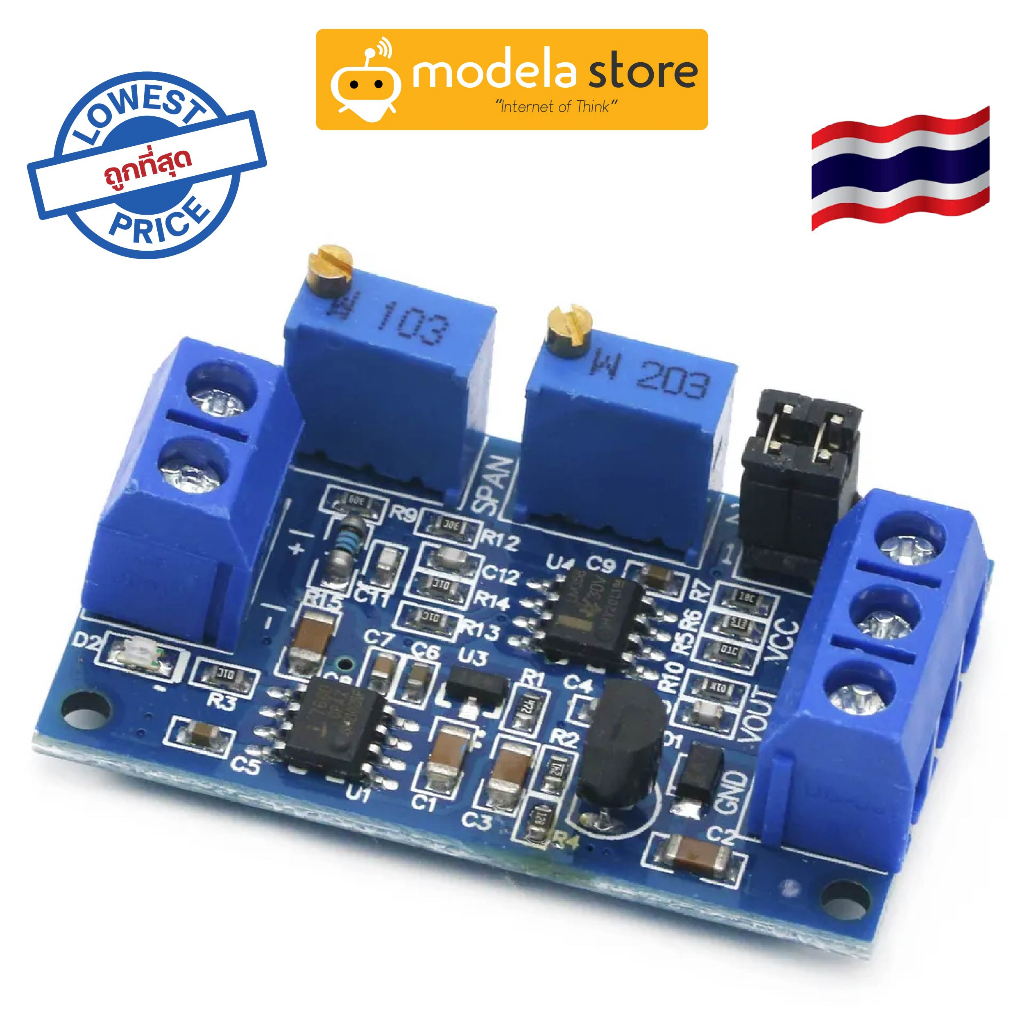

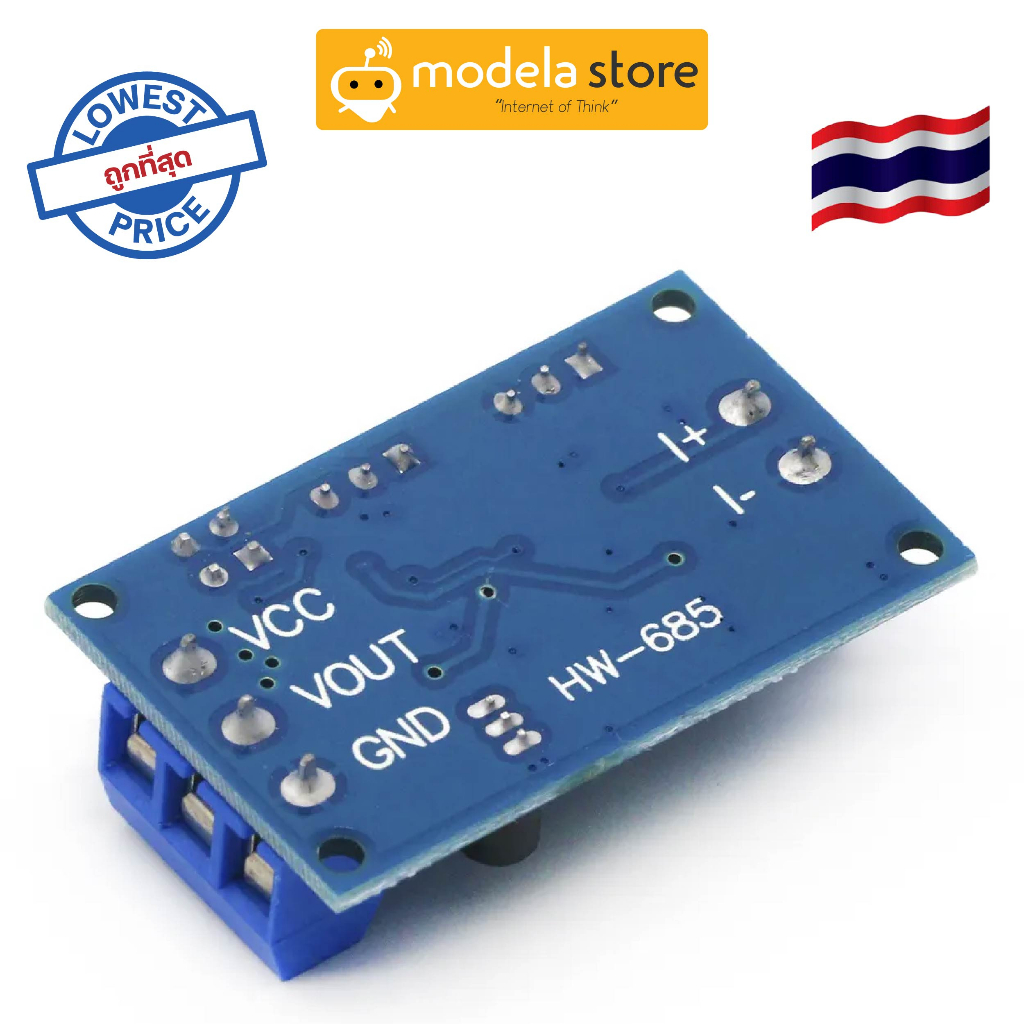

โมดูลแปลงกระแสไฟฟ้าเป็นแรงดันไฟฟ้า 0-20mA, 4-20mA เป็น 0-3.3V 5V 10V Current To Voltage Transmitter Signal Converter

คำนำ

ในระหว่างการส่งสัญญาณไฟฟ้าของวงจร สัญญาณแรงดันจะอ่อนแอลงลงเมื่อระยะทางการส่งสัญญาณเพิ่มขึ้น การส่งสัญญาณแรงดันไฟฟ้าปัจจุบันสามารถหลีกเลี่ยงการอ่อนแอของสัญญาณได้ โมดูลนี้ใช้สำหรับสิ้นสุดของการส่งสัญญาณกระแสไฟฟ้าปัจจุบันและแปลงสัญญาณเป็นสัญญาณแรงดันสำหรับตรวจจับโดยไมโครคอมพิวเตอร์ชิปเดียวกัน ขาเข้าแรงดันปัจจุบันรองรับ 4-20 มิลลิแอมป์, 0-20 มิลลิแอมป์ และขาออกแรงดันรองรับ 0-3.3 โวลต์, 0-5 โวลต์ และ 0-10 โวลต์

จุดเด่น

ช่วงแรงดันไฟฟ้าของแหล่งจ่ายไฟกว้างของแรงดัน, สามารถปรับแก้ไขระดับศูนย์และระดับเต็มเอง

ความเสถียรภาพสูง, ความเสมอภาพดี, เกรดอุตสาหกรรม

ตัวตัดสัญญาณกระแสนำตัวใช้ค่าความต้านทานวงแหวนสีความแม่นยำสูง, ความแม่นยำสูง, การเปลี่ยนแปลงอุณหภูมิน้อยและกำลังสูง

คำแนะนำในการใช้งาน

1. เชื่อมต่อโมดูลตามนิยามที่กำหนด, แรงดันจ่ายไฟเป็น 7-36 โวลต์ (หากออกแบบให้ไฟออกมาเป็น 10V จะต้องให้แรงดันจ่ายไฟมากกว่า 12V)

2. หลังจากเปิดพาวเวอร์แล้ว ไฟ D2 ควรเปิดอยู่ หากไม่เปิดให้ตรวจสอบการเชื่อมต่อของสายสาย บอร์ดมีการป้องกันการเสียหายจากการเชื่อมต่อของสายสายที่เสียหายและไม่เกิดการไหม้

3. เมื่อกระแสน...
