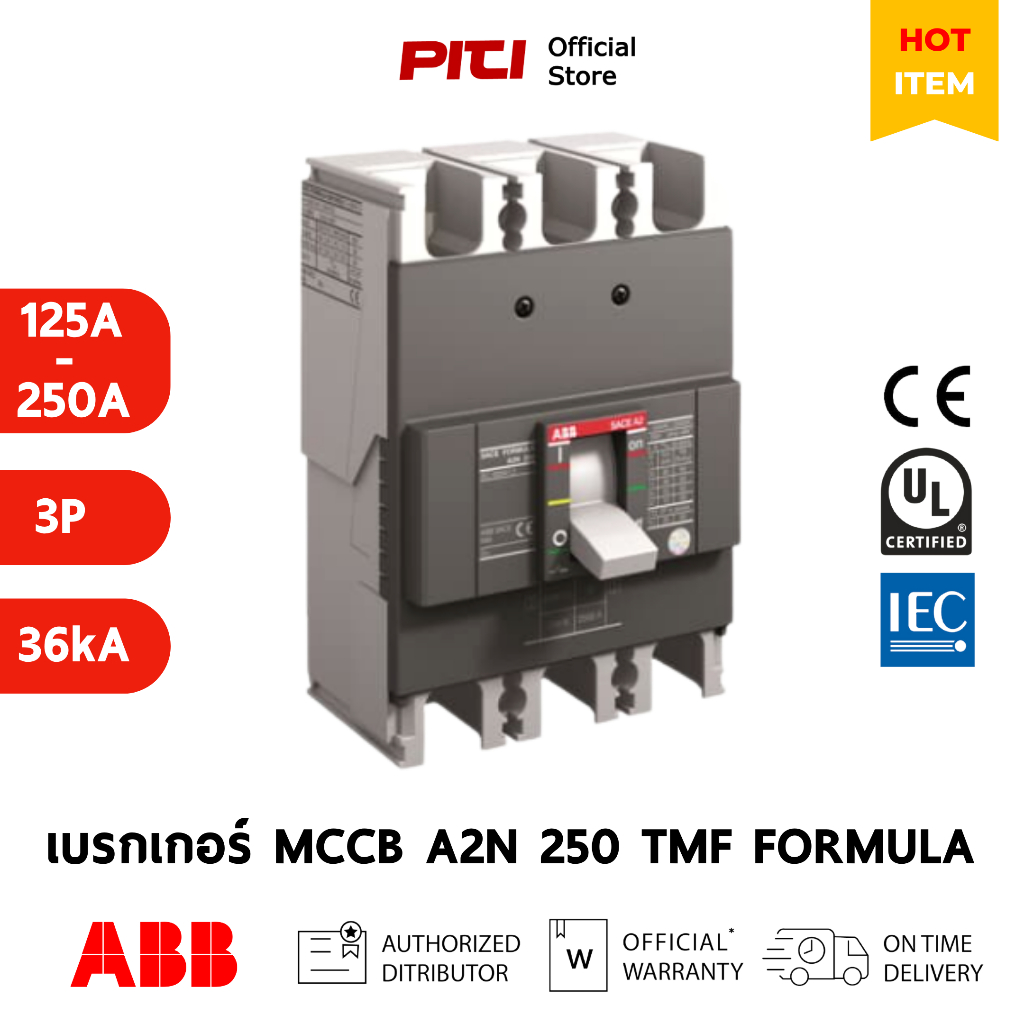

ABB เบรกเกอร์ MCCB A2N 250 TMF ( 125A - 250A ) 3P 36kA Formula Moulded-Case Circuit Breakers

ABB เบรกเกอร์ MCCB A2N 250 TMF ( 125A - 250A ) 3P 36kA Formula Moulded-Case Circuit Breakers

ABB เบรกเกอร์ รุ่น A2N Amp Frame 250 TMF ( 125A - 250A ) 3P 36kA 415V F F ขนาดเฟรม 250 AF เป็น Moulded Case Circuit Breaker ( MCCB ) การใช้งานเป็นเมนเบรกเกอร์ (Main Breaker) หรือ Feeder Breaker ป้องกันกระแสเกิน (Overload) ป้องกันกระแสลัดวงจร (Short Circuit) ใช้เป็นสวิตช์ควบคุมการเปิด–ปิดระบบไฟฟ้า 3 เฟส 4 สาย ติดคั้งในตู้โหลดเซ็นเตอร์/DB/ตู้ควบคุมเครื่องจักร ในอาคารพาณิชย์/อุตสาหกรรมเบา ที่พิกัดตัด 36 kA เพียงพอกับ Prospective Short-Circuit Current ของระบบ ณ จุดติดตั้ง เหมาะสำหรับควบคุมเครื่องจักร, หรือระบบไฟฟ้าโรงงาน

การทำงาน (Operating / Protection Principles)

ชุดทริป TMF = Thermal (T) + Magnetic (M) + Fixed/Adjustable Function (F)

✅ Thermal trip (โอเวอร์โหลด): แผ่นไบเมทัลหน่วงเวลา ตัดเมื่อกระแสเกินต่อเนื่อง เพื่อป้องกันสาย/โหลดร้อนเกิน

✅ Magnetic trip (ลัดวงจร): ขดลวดแม่เหล็กตัดทันทีเมื่อกระแสพุ่งสูง (ลัดวงจร) กลุ่ม FORMULA ระบุชัดว่าเป็นทริปยูนิต TMF fixed threshold สำหรับการนำไปใช้งานได้ง...
