#IC ไอซีสวิตชิ่ง PWM 6ขา SOT-23-6 (เบอร์ 8537T / 853HJ1 / 73M22 / 853xxxx / 273J05 / 273J34 / PR9853 / OB2263 / OB2273)
รายละเอียดสินค้า
⚙️ สเปคสินค้า (Specification)
ชนิดสินค้า: Current Mode PWM Controller IC (ไอซีควบคุมสวิตชิ่งพาวเวอร์ซัพพลาย)
รหัส/พาร์ทสินค้า: 8537T, 853HJ1, 73M22, 853xxxx, 273J05, 273J34, PR9853 (พาร์ททั้งหมดคือเบอร์เดียวกันและสามารถใช้ใส่แทนกันได้ทั้งหมด)

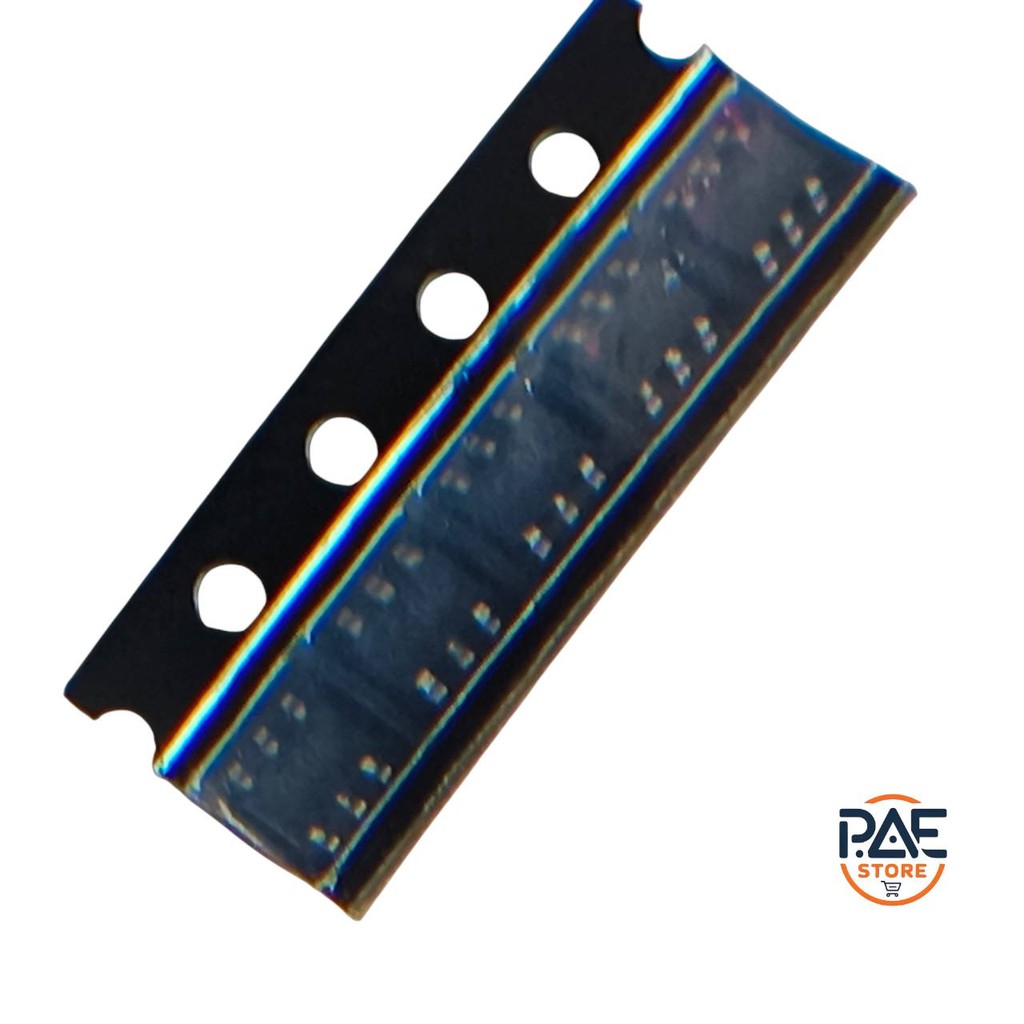

ตัวถัง / แพ็กเกจ: SOT-23-6 (SMD ตัวถังขนาดเล็ก 6 ขา)

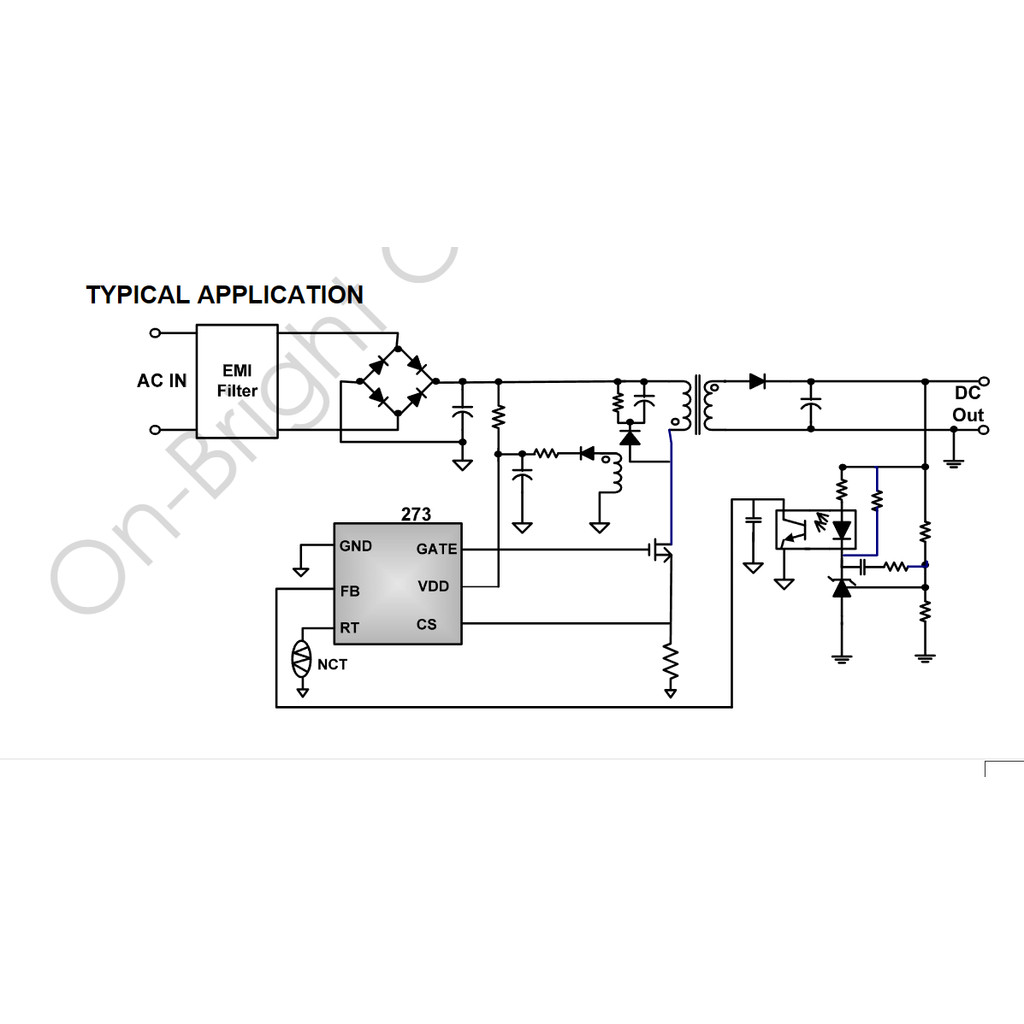

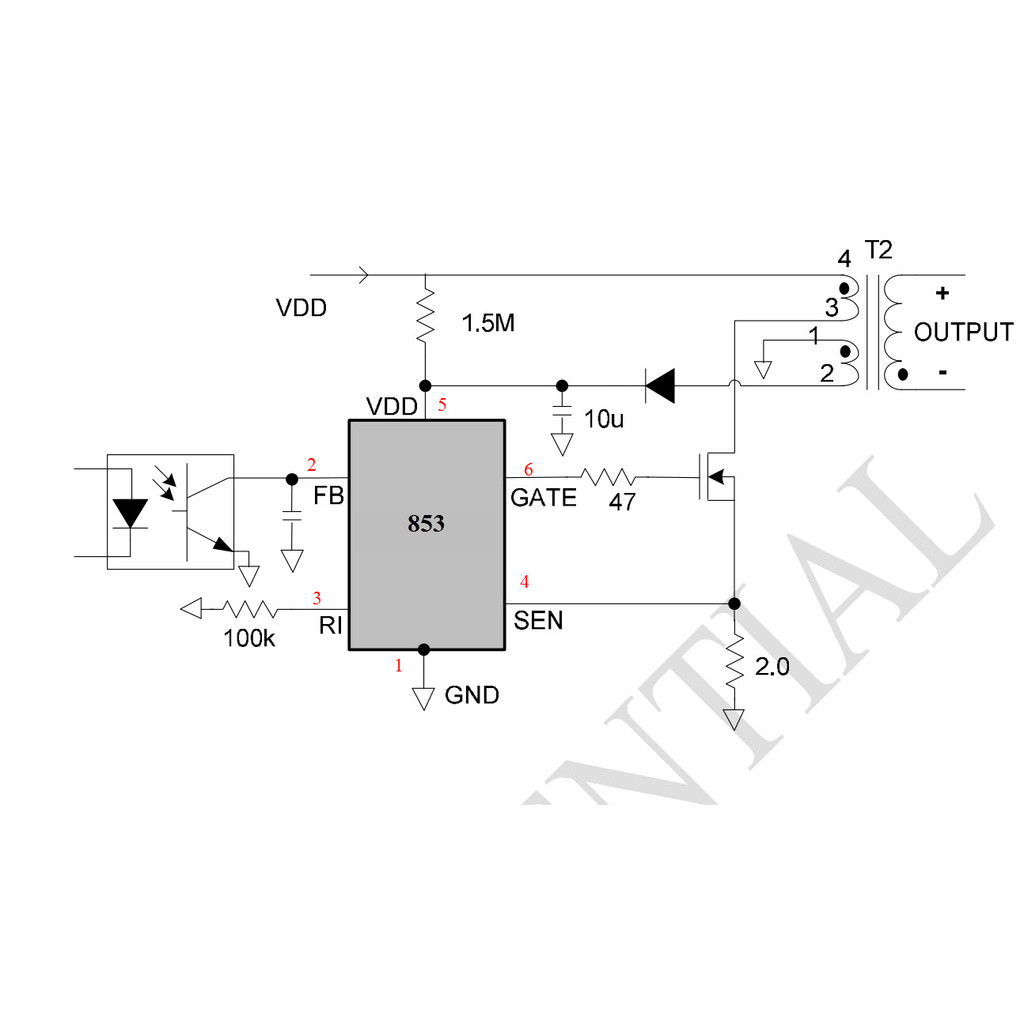

ตำแหน่งการต่อขา (Pinout Concept):
GND (Ground)
FB (Feedback Input)
RI / RT (Frequency Setup)
SEN / CS (Current Sense Input)
VDD (Power Supply Input)
GATE (Totem Pole Output Drive MOSFET)
🛠️ การใช้งาน
ใช้เป็นอะไหล่ซ่อมทดแทนไอซีสวิตชิ่ง PWM 6 ขา ตัวเดิมที่ชำรุด เสีย ระเบิด หรือระบุเบอร์เดิมยาก ในภาคจ่ายไฟ (Power Supply Board) ของทีวี TCL และเครื่องใช้ไฟฟ้าอื่น ๆ
ช่วยแก้ปัญหาอาการไฟไม่เข้าเครื่อง, บอร์ดสแตนบายไม่ทำงาน, แรงดันไฟฝั่งออก (Output) ไม่จ่าย หรือไอซีสวิตชิ่งช็อตเสียหาย
⚠️ ข้อแนะนำและคำเตือน
โปรดตรวจสอบรูปแบบตัวถัง (SOT-23-6 แบบ 6 ขา) และตำแหน่งขาบนบอร์ดของเดิมให้แน่ใจก่อนทำการสั่งซื้อ
สินค้าเป็นอะไหล่อิเล็กทรอนิกส์ขนาดเล็กประเภท SMD การติดตั้งต้องใช้ความชำนาญ เครื่องมือบัดกรีเฉพาะทาง (หั...
