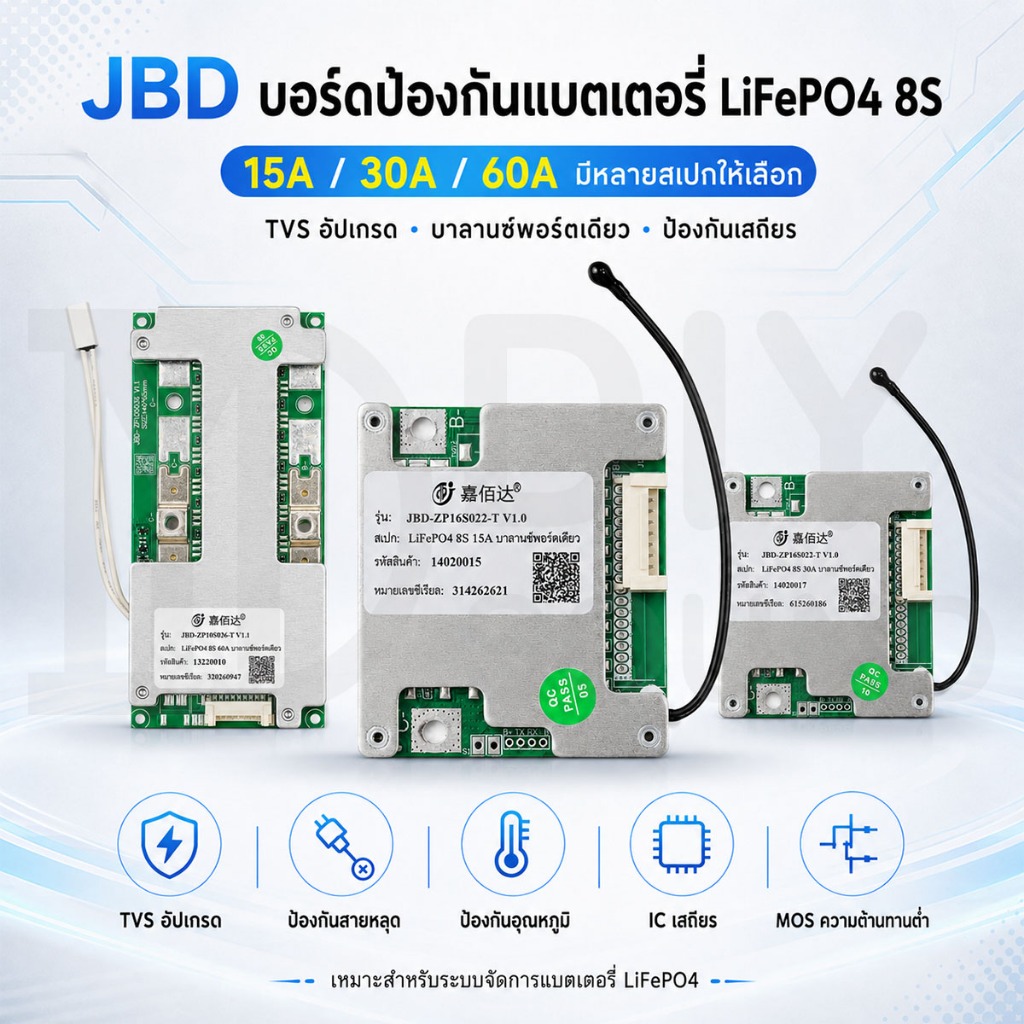

DIYsound 1ชิ้น JBD BMS 8S BMS 15A/30A วงจรป้องกันแบตเตอรี่ บอร์ดโมดูลป้องกันแบตเตอรี่ลิเธียม LiFePo4 3.2V 32650 29.2V แบตเตอรี่ลิเธียมฟอสเฟต เหมาะสมลำโพงบลูทูธdiy
รายละเอียดสินค้า

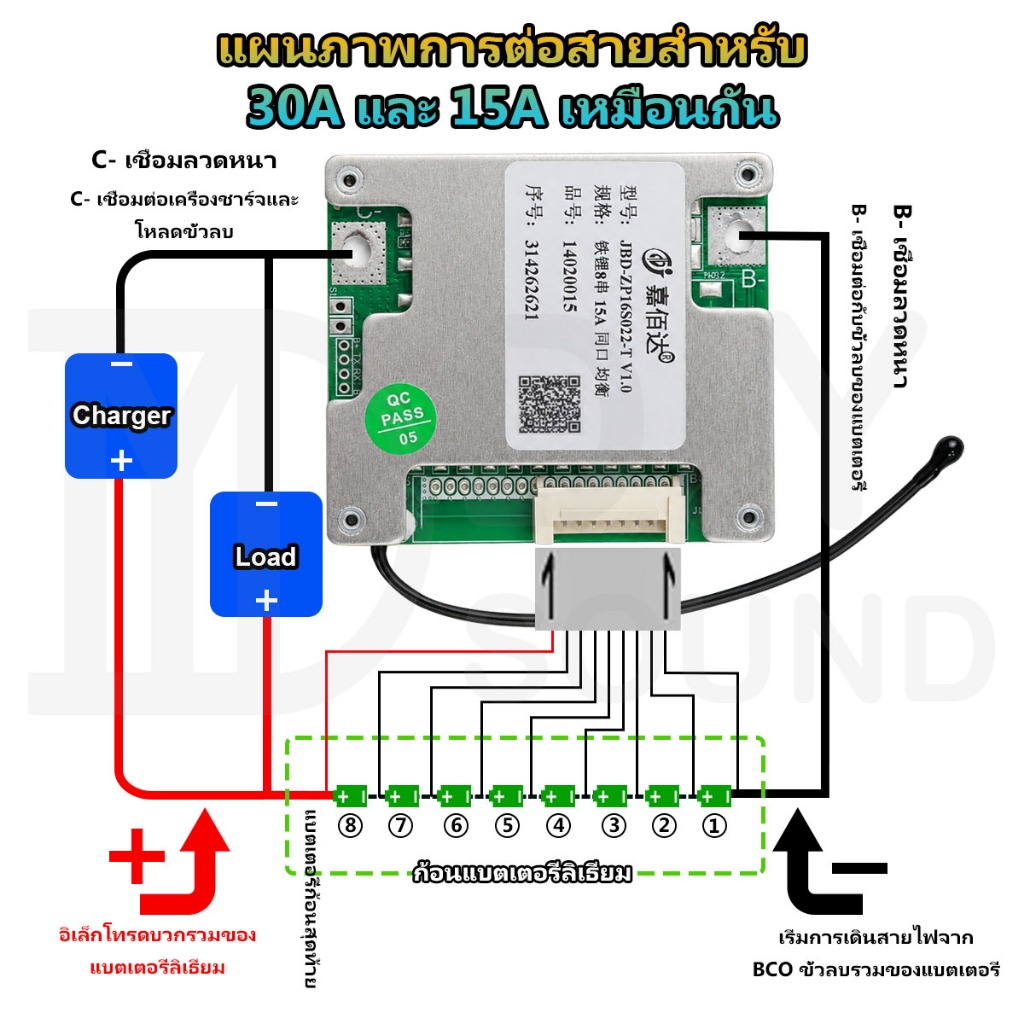

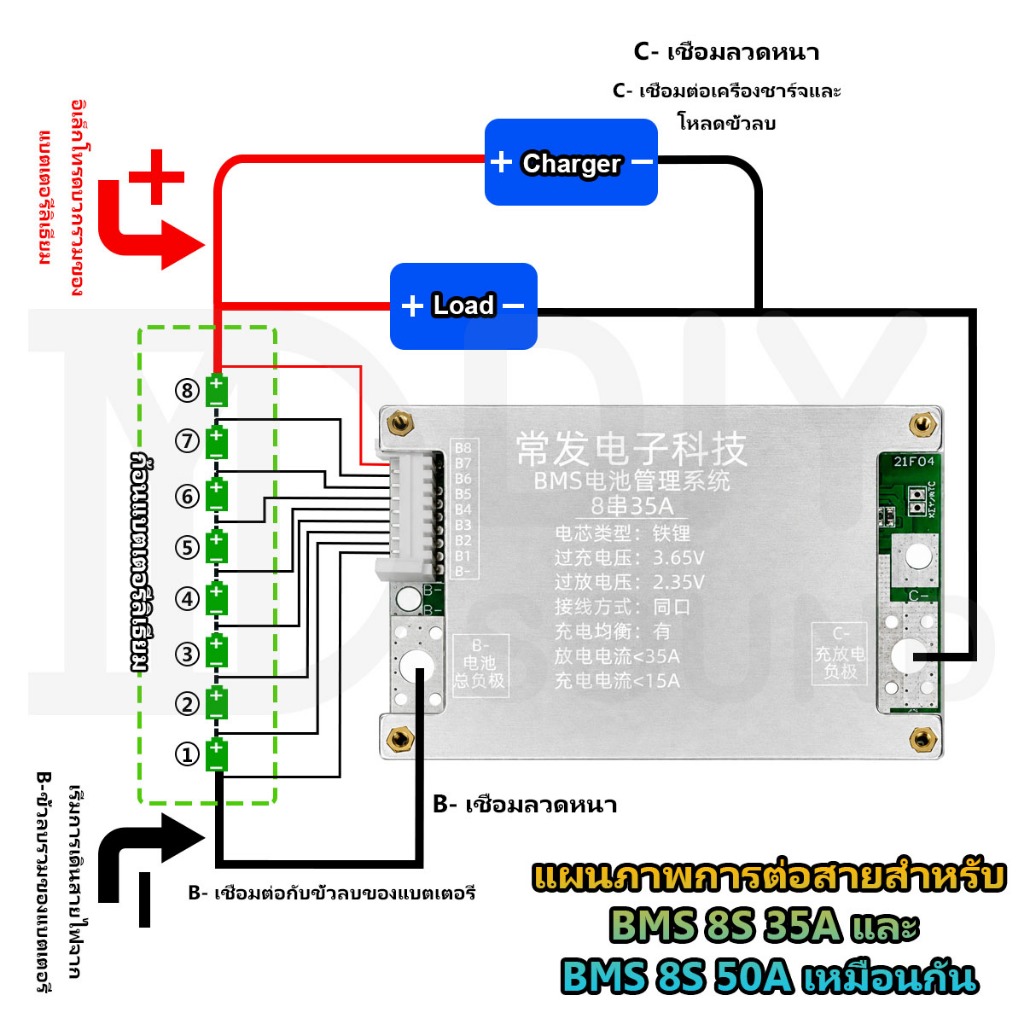

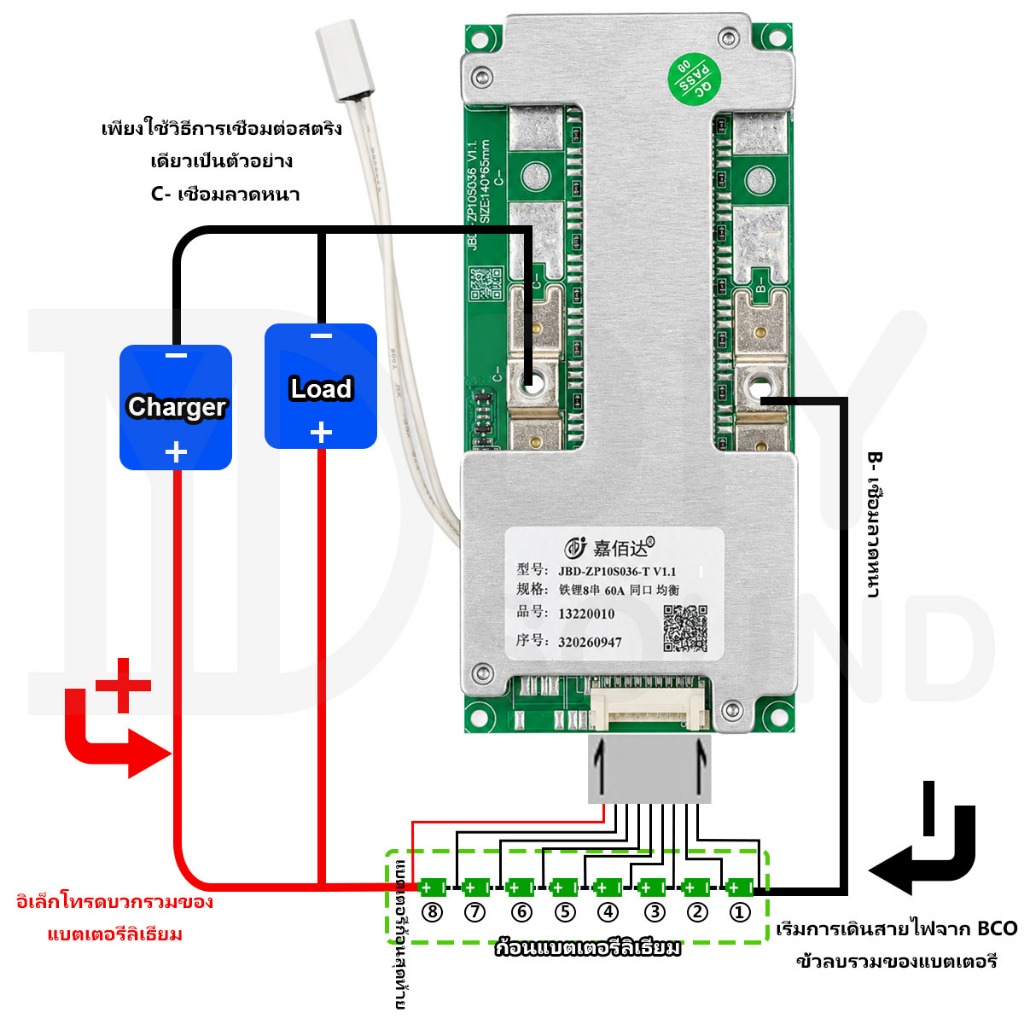

บอร์ดป้องกันพอร์ตเดียวกันวิธีการเดินสาย 5 ขั้นตอน
1. ขั้นแรกให้เชื่อมต่อสาย B- เข้ากับขั้วลบหลักของแบตเตอรี่ (สาย B- จะต้องบัดกรีเป็นสายสั้น) จากนั้นเชื่อมต่อสายเคเบิล (ก่อนเชื่อมต่อสายเคเบิลคุณต้องถอดปลั๊ก สายเคเบิ้ลจากบอร์ด)
2. การเดินสายเริ่มจาก BCO. สายไฟที่สอดคล้องกันของ BCO เชื่อมต่อกับขั้วลบทั้งหมดของแบตเตอรี่ (แสดงจำนวนก้อนแบตเตอรี่นี้เป็น 1) สายเคเบิล BC1 ถัดจาก BCO เชื่อมต่อกับขั้วบวกของแบตเตอรี่ด้วยหมายเลขสาม BC2 เชื่อมต่อกับขั้วบวกของแบตเตอรี่หมายเลข 2 BC3 T-wire เชื่อมต่อกับ ขั้วบวกของแบตเตอรี่เลขที่ และอื่น ๆ อีกมากมาย 3... และอื่น ๆ
3. หลังจากเชื่อมต่อสายเคเบิลแล้วให้วัดแรงดันไฟฟ้าระหว่างสายเคเบิลที่อยู่ติดกันทุกสองสายโดยเริ่มจากจุดเริ่มต้นของสายเคเบิล แรงดันไฟฟ้าของแบตเตอรี่โพลิเมอร์ควรน้อยกว่า 4V และแรงดันไฟฟ้าของแบตเตอรี่ลิเธียมเหล็กควรน้อยกว่า 3.5V
4. หลังจากตรวจสอบว่าทุกอย่างถูกต้องแล้วให้เสียบสายเคเบิลจากนั้นเชื่อมต่อขั้วลบของเครื่องชาร์จและขั้วลบของโหลดเข้ากับ C- ลวดลบ B และลวดลบ C จำเป็นต้องเชื่อมด้วยลวดหนา วิธีการเดินสายไฟไม่เกี่ยวข้องกับสี การจัดเรียงตามลำด...
