ไดโอด US3M / US8M SMC 1000V ultrafast recovery rectifier

ไดโอด US3M และ US8M SMC 1000V ultrafast recovery rectifier

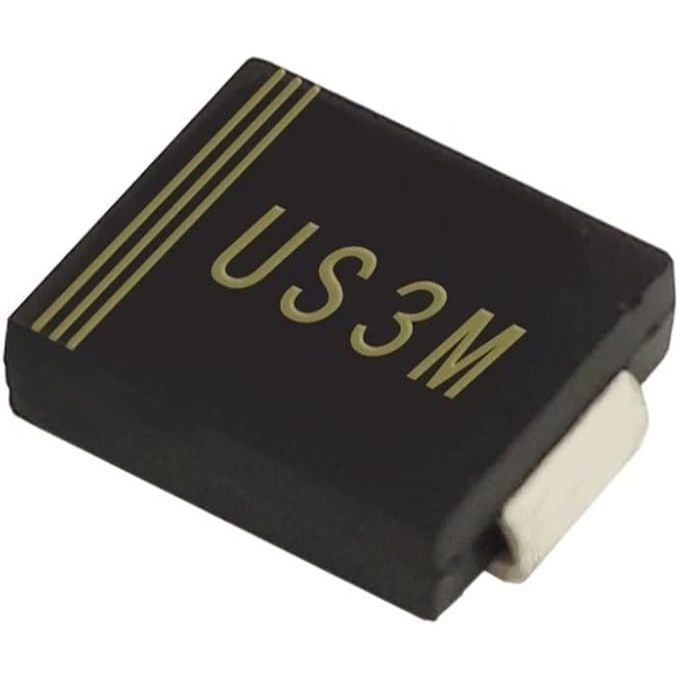

- US3M จะรองรับ 1000V 3A

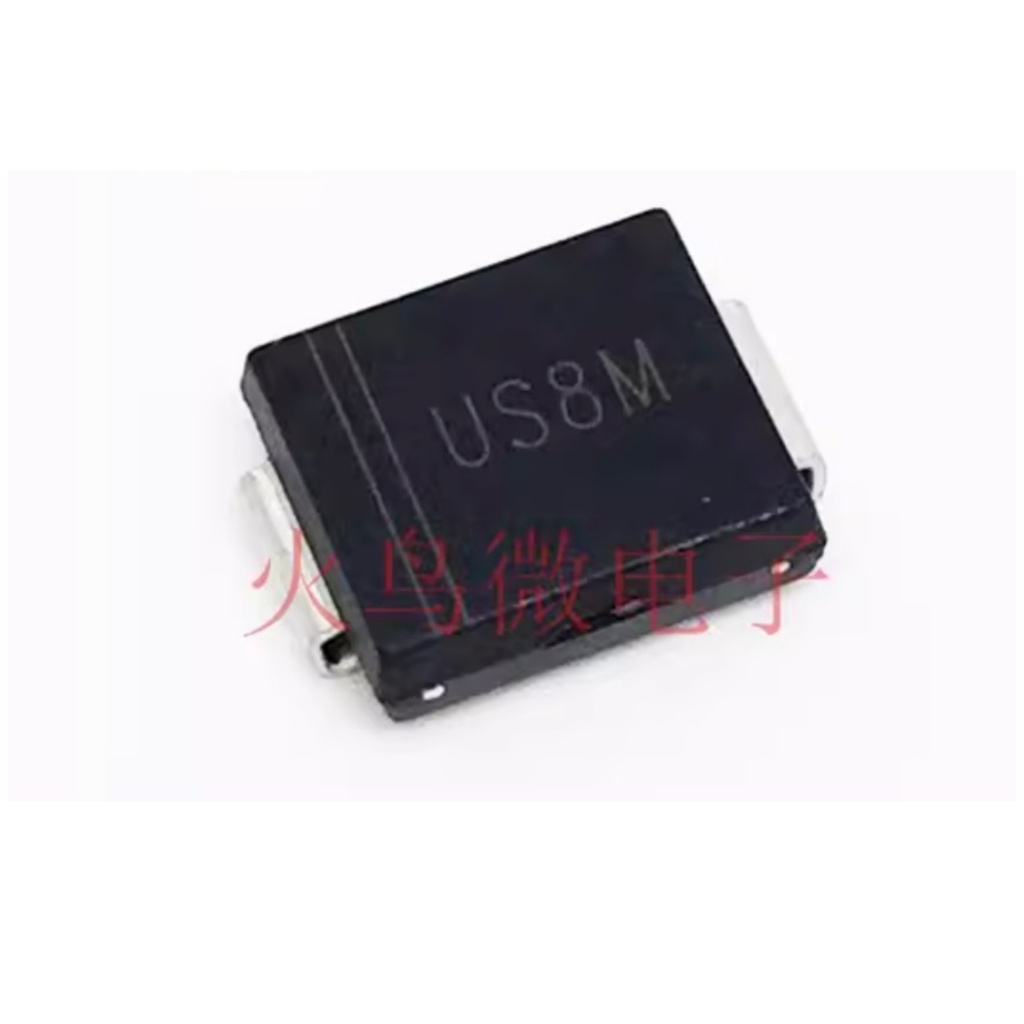

- US8M จะรองรับ 1000V 8A

Features and benefits

- Reverse voltage: VR ≤ 1000 V

- Forward current: IF ≤ 3A (US3M) / 8A (สำหรับ US8M)

- Ultrafast recovery time trr ≤ 75 ns

- Pt doped life time control

- Ideal for automated placement

- Glass passivated chip junction

- High forward surge capability

Applications

- Rectification

- Reverse polarity protection

- Fast switching

- Freewheeling applications

Parametrics

- Type number : US3M

- Package version : SOD1003-1

- Package name  : SMC

- Size (mm) : 6.86 x 6.11 x 2.34

- VR [max] (V)  : 1000

- IF(AV) per diode; [max] (A) : 3

- IFSM [max] (A)  : 100

- VF [max] (mV) : 1700

- IR [max] (µA) : 10

- Configuration : single

- trr [max] (ns)  : 75

- IF [max] (mA) : 4200

- Cd [typ] (pF) : 23

- Automotive qualified  : N
