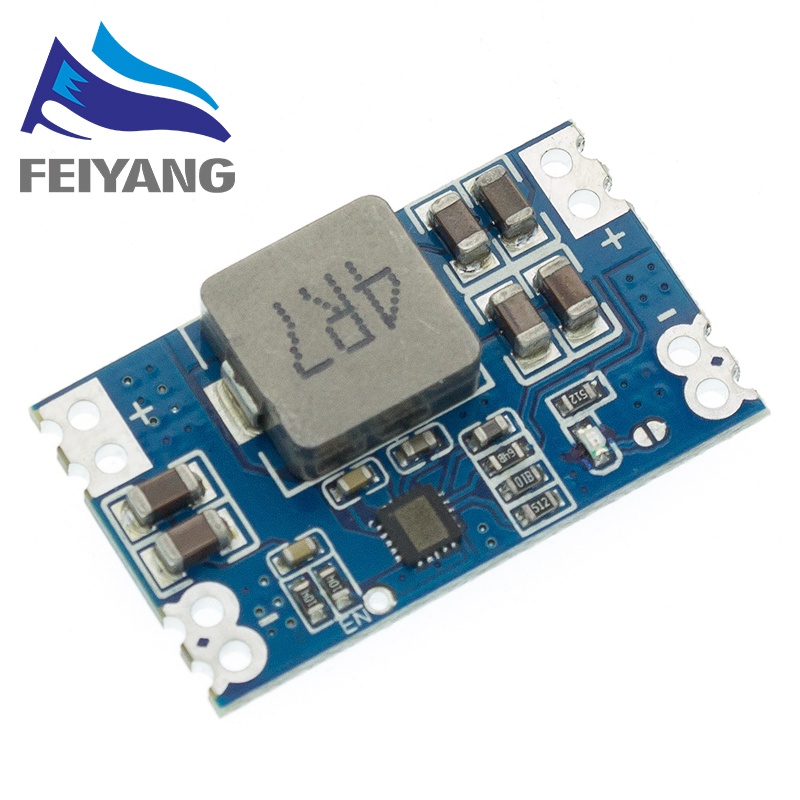

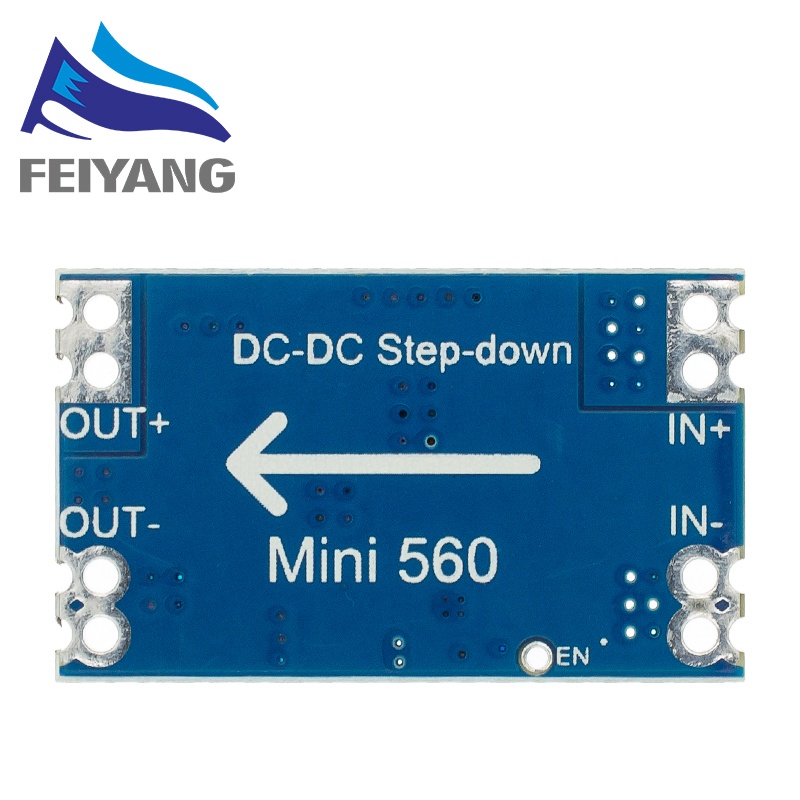

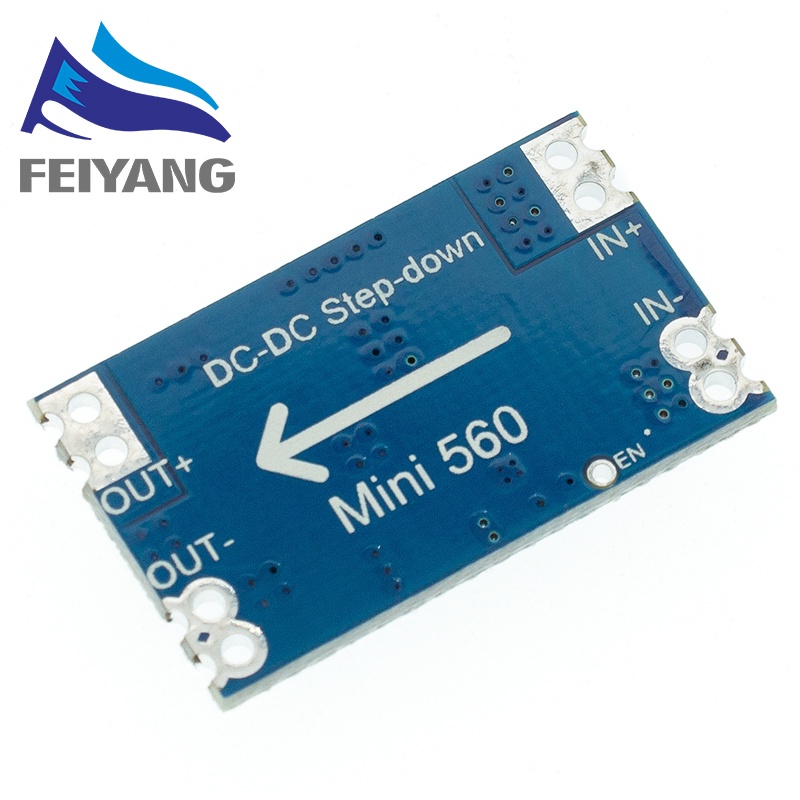

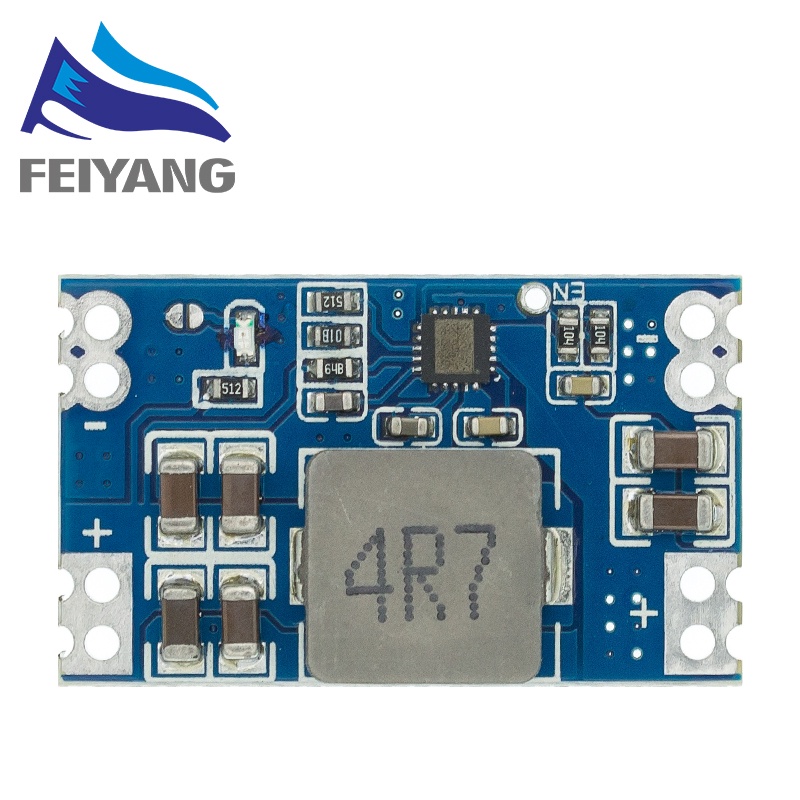

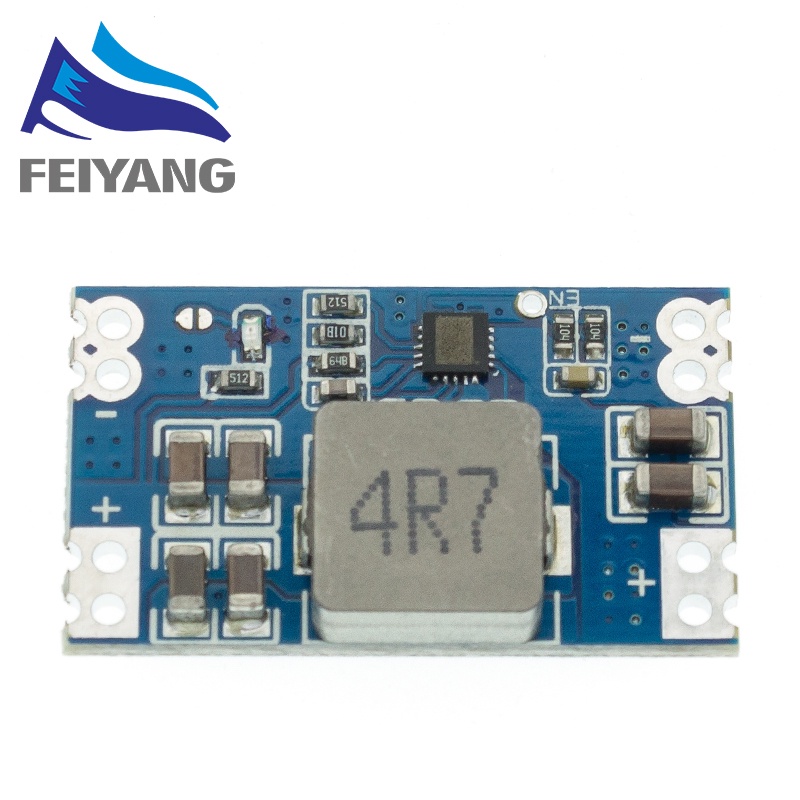

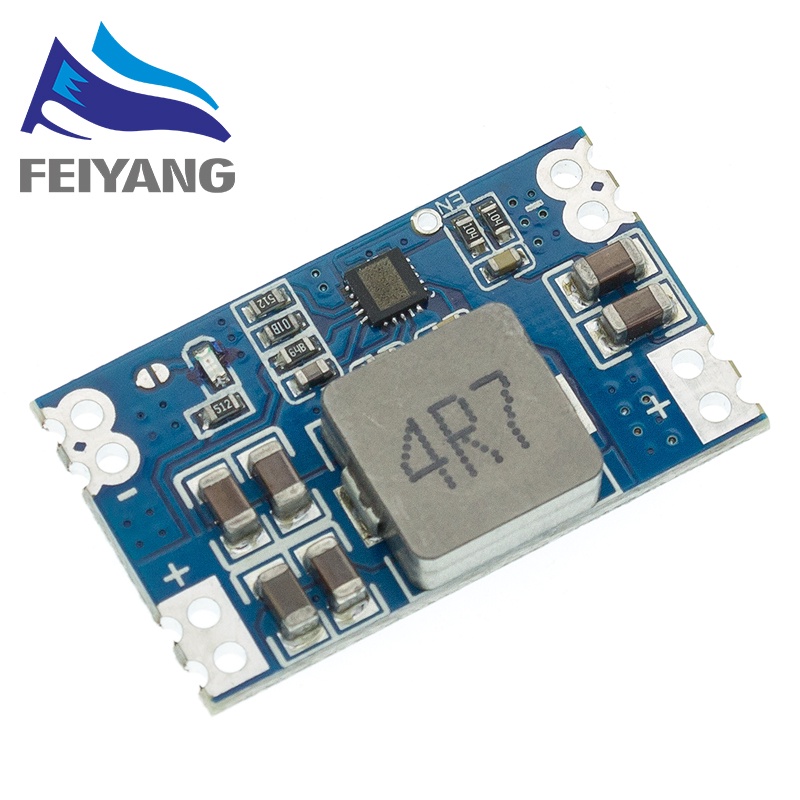

5A DC-DC Mini560 โมดูลขั้นตอนลงแรงดันไฟฟ้า Stable Output 3.3 5V 9V 12V

คุณสมบัติของคุณสมบัติ

นี่คือตัวแปลงบัค DC-DC ที่มีวงจรป้องกันและความร้อนสูงเกินไป จำเป็นต้องใช้แผ่นระบายความร้อนหากกำลังขับเกิน 10 W และขอแนะนำให้รักษา 1.5 VDC ระหว่างอินพุตและเอาต์พุต

หมายเหตุ: โปรดหมุนโพเทนชิออมิเตอร์ตามเข็มนาฬิกาเพื่อให้สามารถเปิดใช้งานโมดูลได้ตั้งแต่ 10 รอบขึ้นไป

ข้อมูลจำเพาะของข้อกำหนด

โมเดล: Mini-560

ทฤษฎีบัค: Monolithic synchronous

แรงดันไฟฟ้าอินพุตต่ำสุด: สูงสุด 20V (ขั้นต่ำ 5V สำหรับรุ่น 3.3V, ขั้นต่ำ 7V สำหรับรุ่น 5V, ขั้นต่ำ 11V สำหรับรุ่น 9V, ขั้นต่ำ 14V สำหรับรุ่น 12V)

กระแสไฟขาออก (เวอร์ชัน 3.3V และ 5V): 5A (ตัวทำความเย็นสูงสุดที่จำเป็นสำหรับ 4A ด้านบน)

กระแสไฟขาออก (รุ่น 9V และ 12V): 4A (สูงสุดต้องใช้แผ่นระบายความร้อนสำหรับ 3A ข้างต้น)

ประสิทธิภาพสูงสุด: 93% ถึง 99%

ความถี่สวิตช์: 500 kHz

แรงดันขาออก: (ขึ้นอยู่กับรุ่น)

แรงดันไฟฟ้ากระเพื่อมขั้นต่ำ: 30 mV

ข้อบังคับการโหลด: ± 0.5%

การควบคุมแรงดันไฟฟ้า: ± 2.5%

ขนาด 29 * 18 * 5.4 มม

น้ำหนัก: 2 กรัม
