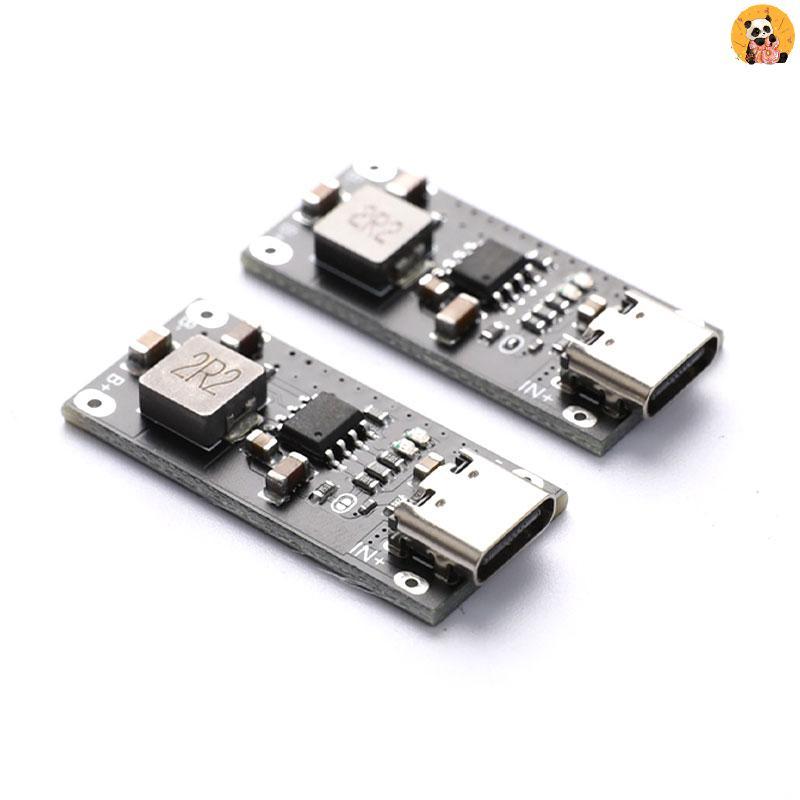

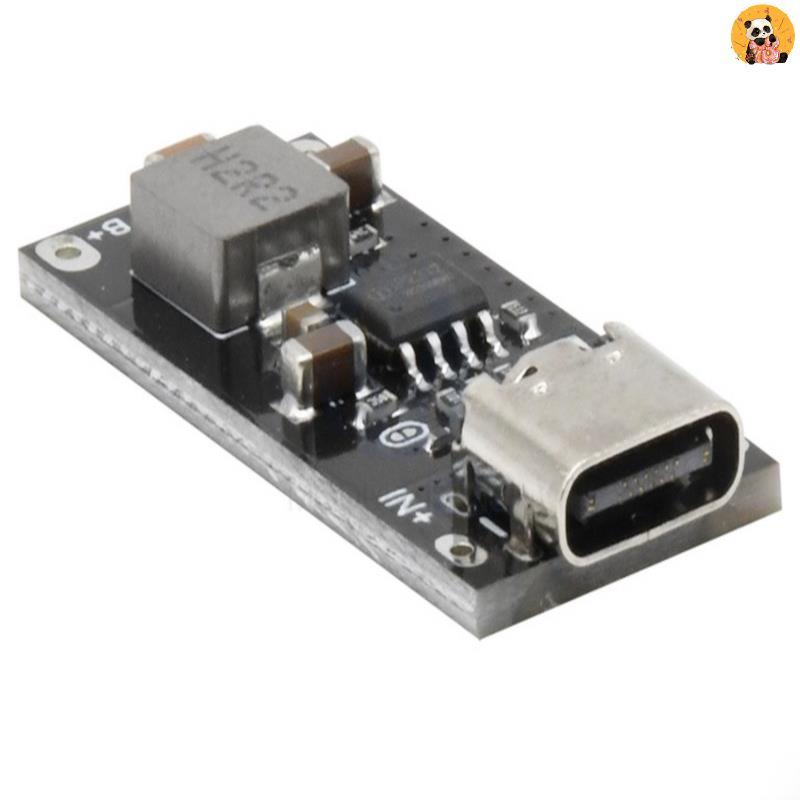

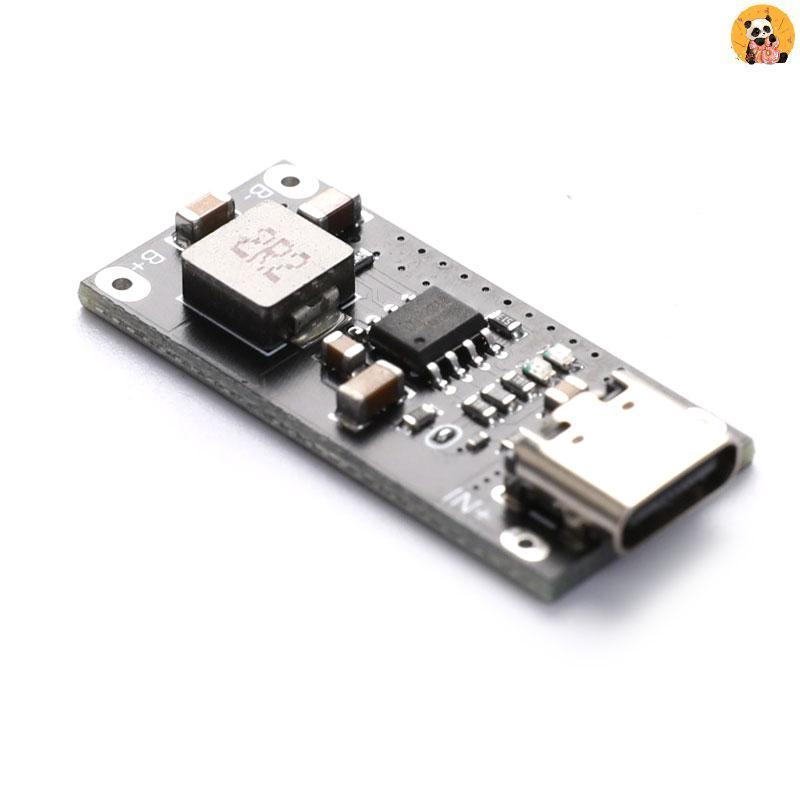

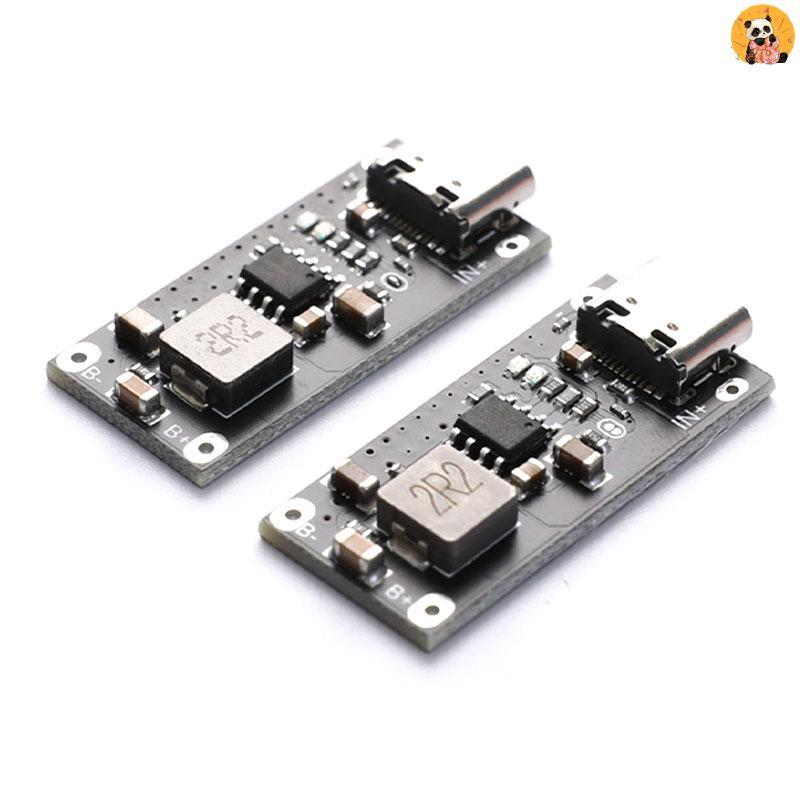

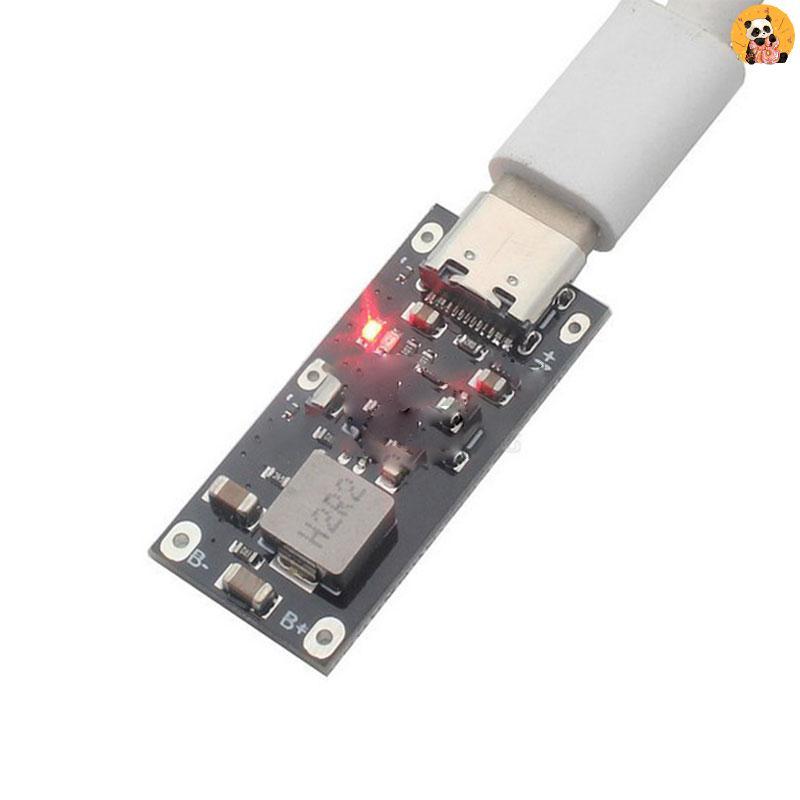

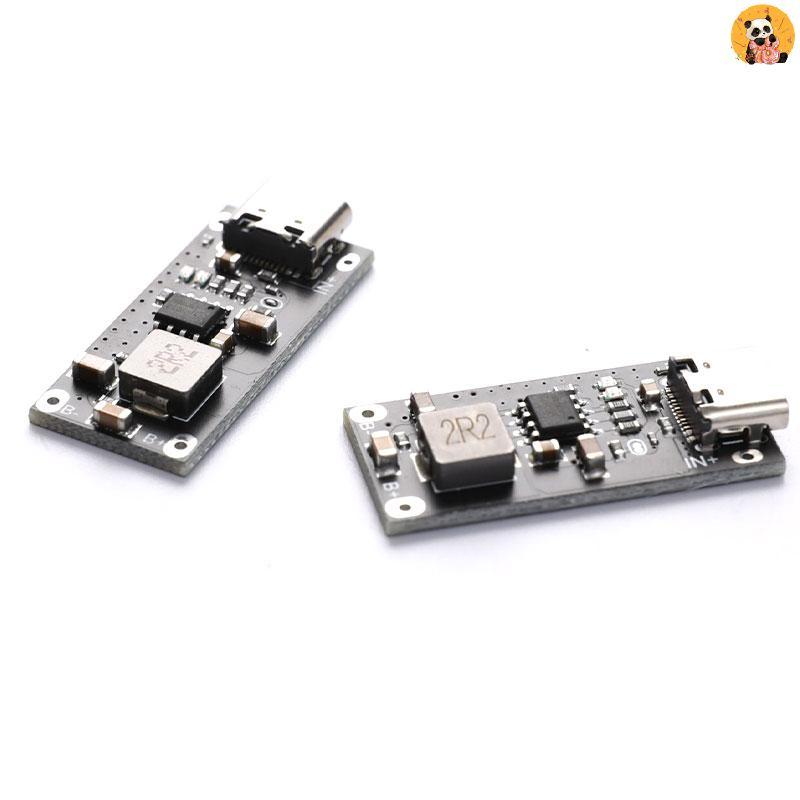

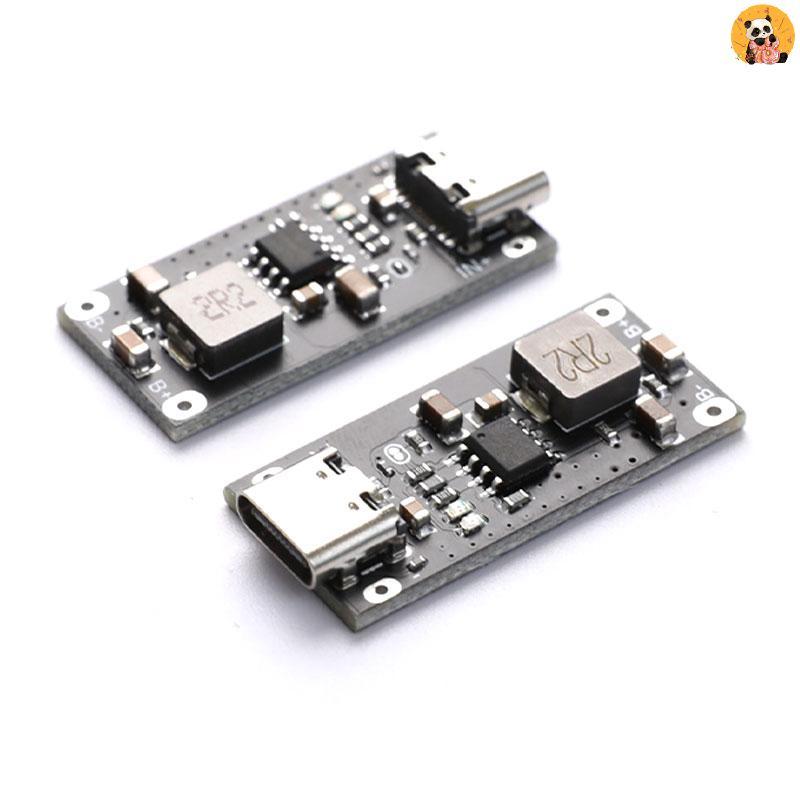

โมดูลชาร์จ Type-C 5V 3A, บอร์ดชาร์จแบตเตอรี่ 18650, อุปกรณ์อิเล็กทรอนิกส์

คุณสมบัติ:

ไอพี2312 ใช้โหมดชาร์จแบบ CC/CV ได้เต็มรูปแบบ

เมื่อแรงดันแบตเตอรี่ต่ำกว่า 3V จะเข้าสู่โหมดชาร์จสามครั้งและชาร์จแบตเตอรี่ด้วยกระแสไฟชาร์จ 100mA

เมื่อแรงดันแบตเตอรี่มากกว่า 3V ให้เข้าสู่โหมดการชาร์จกระแสคงที่เพื่อชาร์จแบตเตอรี่ด้วยกระแสไฟที่ตั้งไว้คงที่

เมื่อแรงดันแบตเตอรี่ใกล้เคียงกับ 4.2V และกระแสไฟในการชาร์จน้อยกว่า 300mA จะเข้าสู่โหมดการชาร์จแรงดันไฟฟ้าคงที่ หลังจากเข้าสู่โหมดแรงดันไฟฟ้าคงที่การชาร์จจะหยุดลงทุกๆ 4 นาทีและตรวจพบแรงดันแบตเตอรี่ให้สูงกว่า 4.15V: หากสูงกว่า 4.15V การชาร์จจะหยุดลง มิฉะนั้น การชาร์จยังคงดำเนินต่อไปจากนั้นการตรวจจับจะดำเนินการหลังจาก 4 นาที

เมื่อชาร์จแบตเตอรี่เต็มแล้วหากตรวจพบว่าแรงดันแบตเตอรี่ต่ำกว่า 4.1V จะเปิดขึ้นเพื่อชาร์จแบตเตอรี่

คำแนะนำการปรับปัจจุบัน:

ค่าเริ่มต้น 3A ถอดตัวต้านทาน 2A แทนที่ด้วยตัวต้านทาน 135k 1A

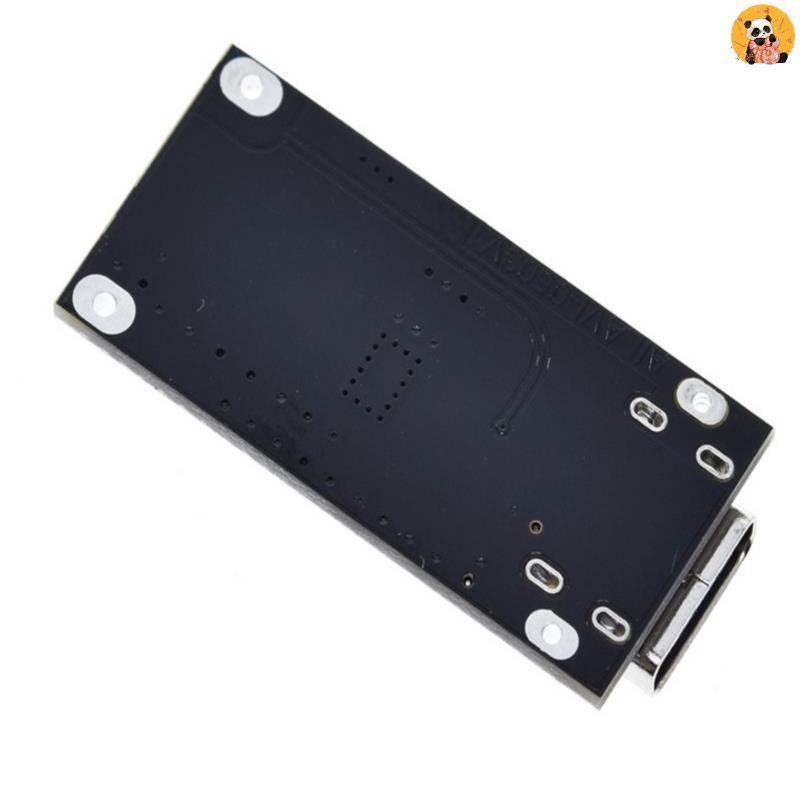

ขนาด PCB: 31 * 15 มม.

ความยื่นออกมาของ USB soet นั้นยื่นออกมาประมาณ 1 มม.

คำอธิบาย:

ใหม่เอี่ยมและคุณภาพสูง 100%

โมเดล: AILAVI-0503V1

ชิปควบคุมหลัก: IP2312

แรงดันไฟฟ้าอินพุต: 4.5~5.5V

แรงดันไฟฟ้าที่ตัดออก: 4.2V

กระแสไฟชาร์จ: 3A (ส...
