PT4115 1-10S LED คงที่ไดร์เวอร์เอาท์พุทโมดูล DC12V PWM Dimming

คุณสมบัติพิเศษ:

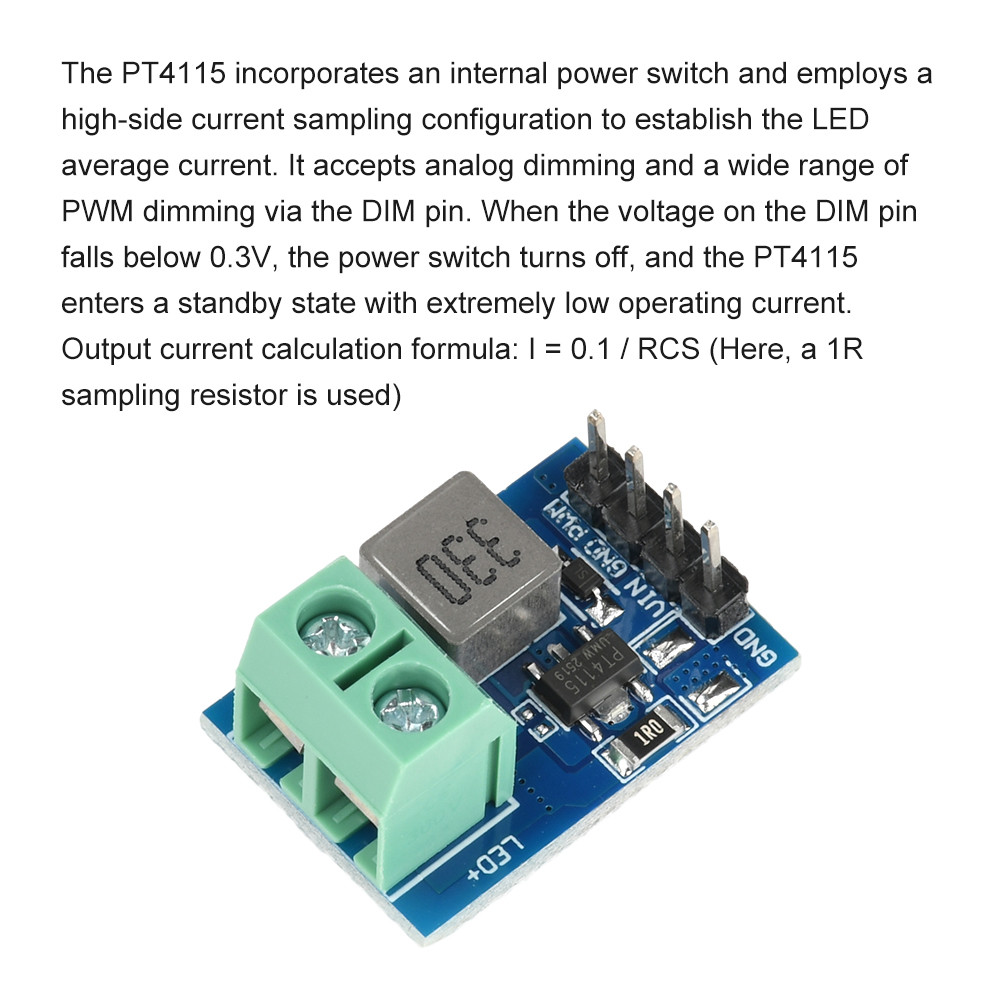

1. โมดูล PT4115 รวมสวิตช์เปิดปิดภายในการออกแบบวงจรที่ง่ายขึ้น

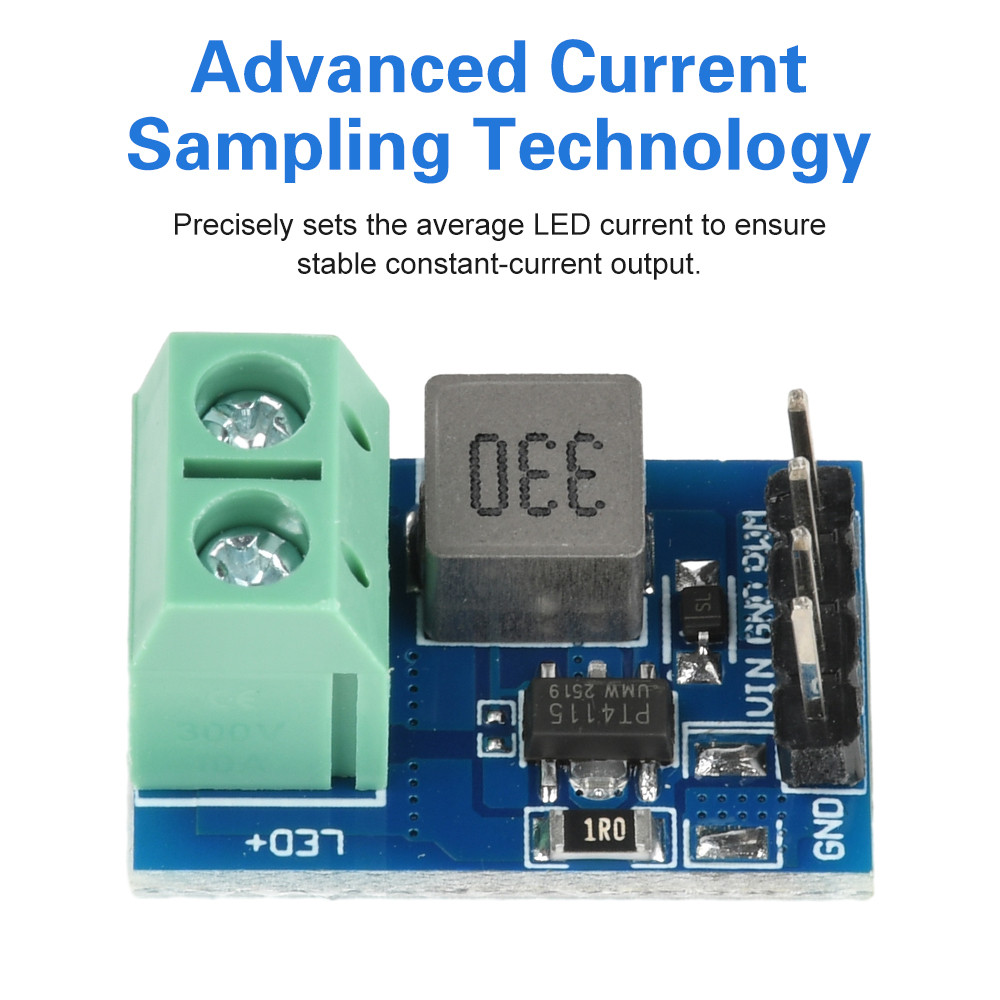

2. ใช้เทคโนโลยีการสุ่มตัวอย่างกระแสสูงเพื่อตั้งค่ากระแสไฟ LED เฉลี่ยอย่างแม่นยำเพื่อให้แน่ใจว่าเอาต์พุตคงที่ในปัจจุบัน

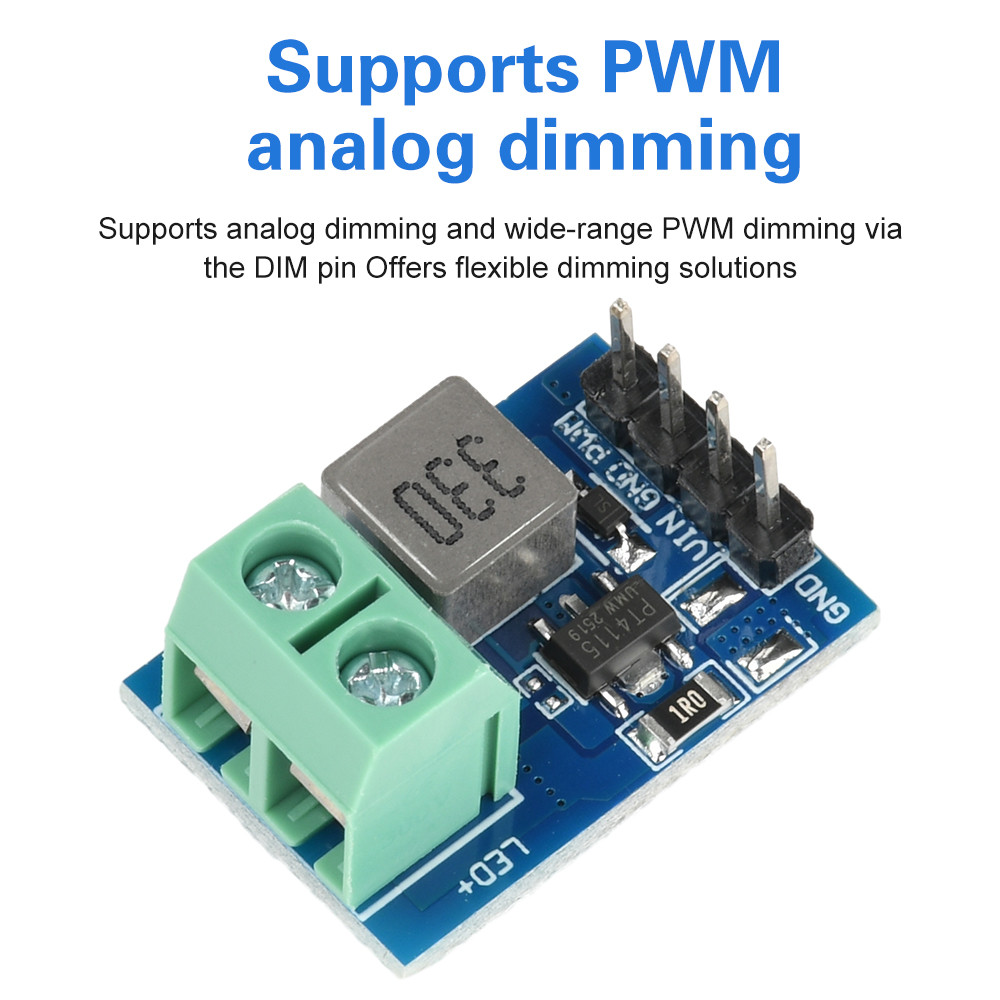

3. รองรับการลดแสงแบบอะนาล็อกและการลดแสง PWM ระยะกว้างผ่านพิน DIM ให้โซลูชันลดแสงที่ยืดหยุ่น

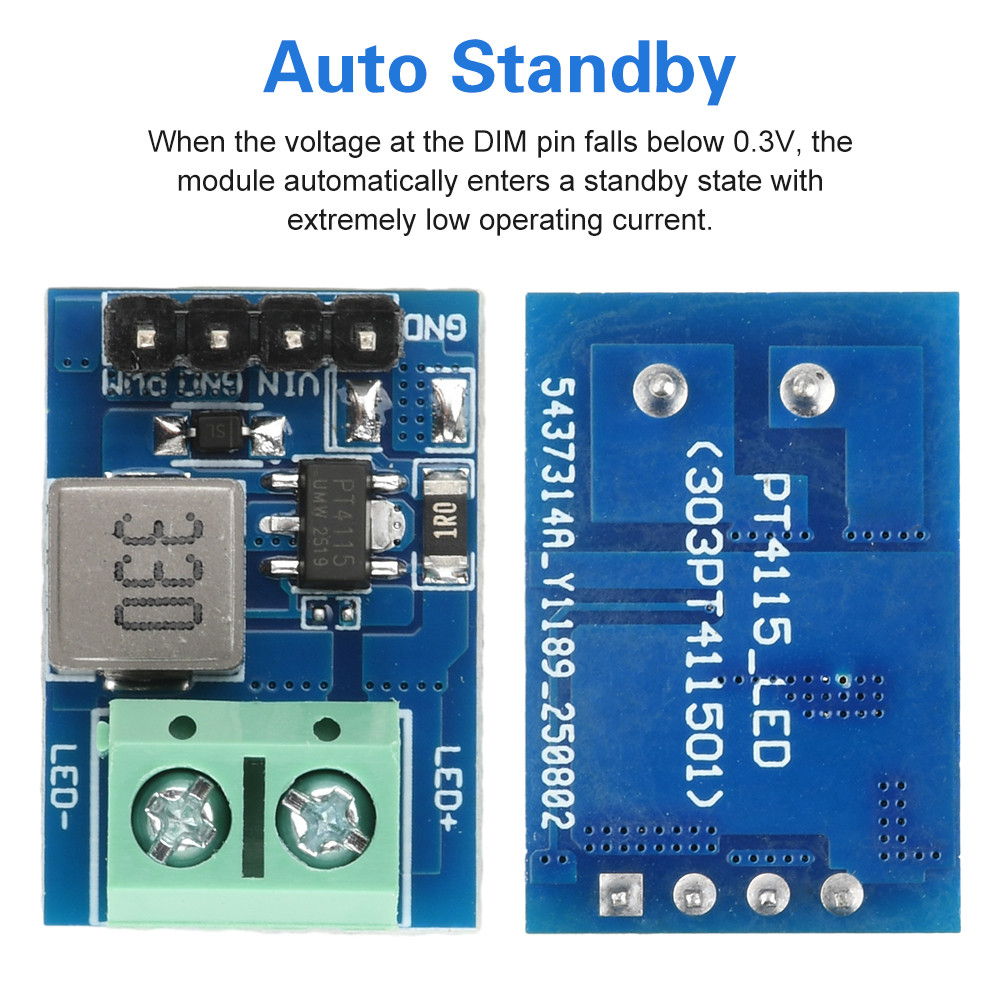

4. โดยอัตโนมัติจะเข้าสู่โหมดกระแสไฟสแตนด์บายต่ำพิเศษเมื่อแรงดันไฟฟ้าพิน DIM ลดลงต่ำกว่า 0.3V

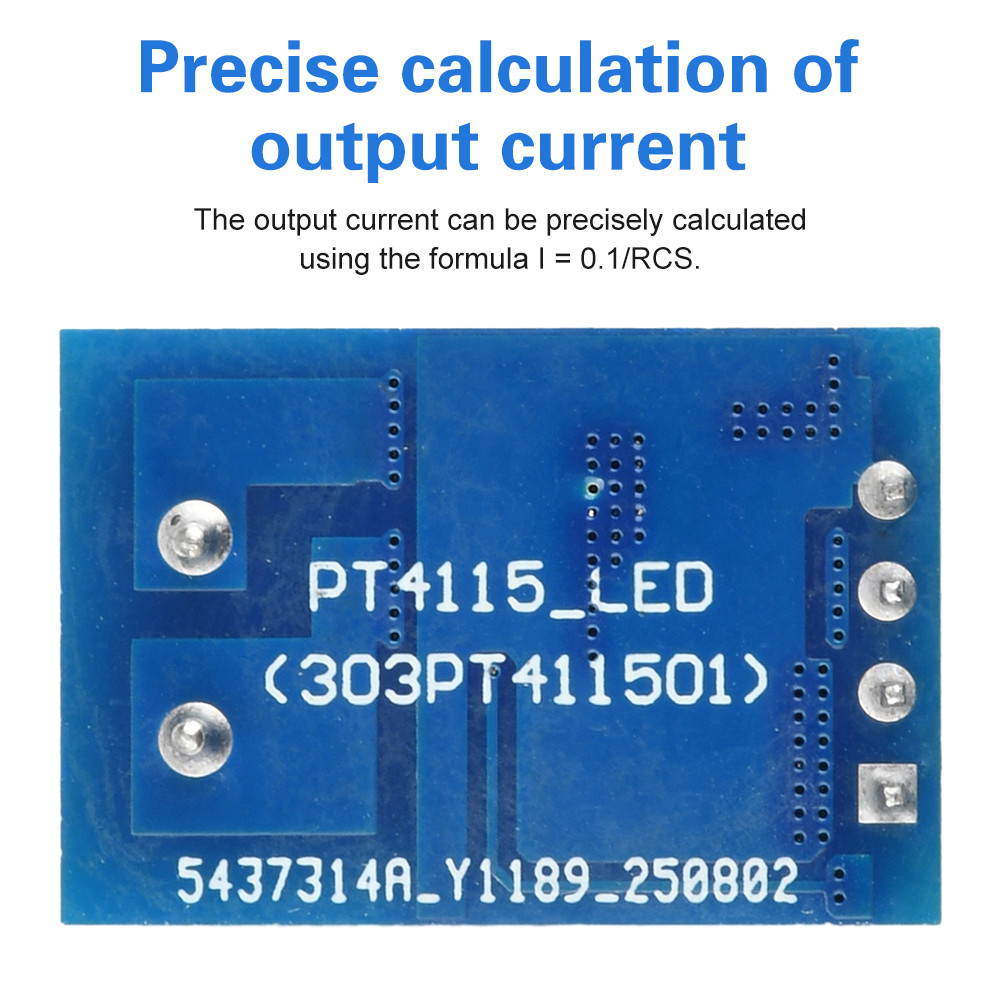

5. กระแสไฟขาออกที่คำนวณได้อย่างแม่นยำผ่านสูตร: I = 0.1 / RCS

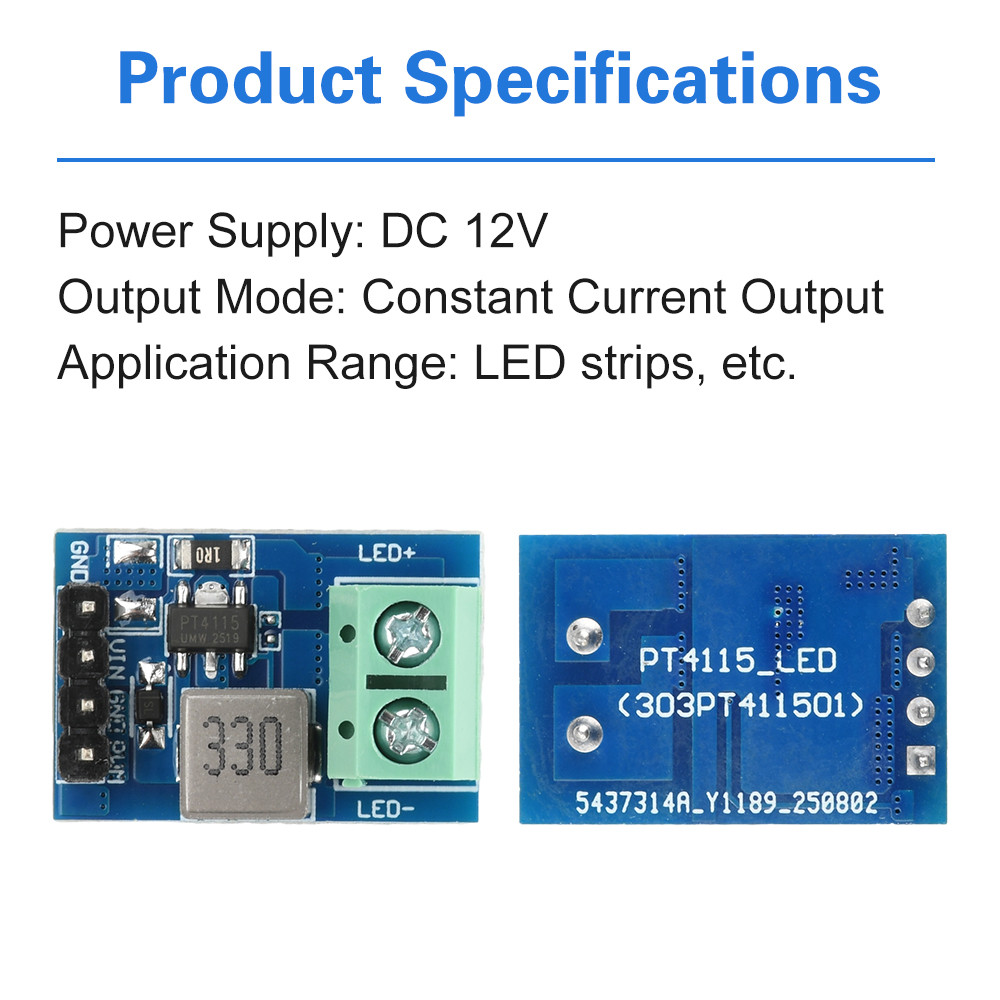

พารามิเตอร์พารามิเตอร์พารามิเตอร์

แหล่งจ่ายไฟ: DC 12V

โหมดเอาต์พุตคงที่: เอาต์พุตคงที่

ขอบเขตการใช้งาน: แถบ LED และโมดูลที่คล้ายกัน

วิธีการทดสอบ:

1. นี่คือบอร์ดคงที่ประเภทบั๊กที่มีช่วงอินพุต 5-32V แรงดันไฟฟ้าอินพุตต้องเกินแรงดันไฟฟ้าที่ต้องการของ LED อย่างน้อย 1V; มิฉะนั้นกระแสไฟฟ้าจะไม่ถึงค่าที่ตั้งไว้ ตัวอย่างเช่นไฟ LED 6V สองสายต้องการอินพุต 7V อย่างน้อยเพื่อให้แสงสว่าง - อินพุต 5V จะไม่เปิดใช้งาน

2. นี่คือบอร์ดปัจจุบันคงที่ไม่ใช่ตัวควบคุมแรงดันไฟฟ้าบั๊ก แรงดันไฟฟ้าจะปรับเป็นแรงดันไฟฟ้าที่ต้องการโดยอัตโนมัติ ควบคุมเฉพาะกระแสไฟฟ้า แรงดันไฟฟ้าจะปรั...
