[ใหม่] Type-C USB 5V 3A 3.7V 18650 Lithium Li-ion แบตเตอรี่ชาร์จโมดูลชาร์จ [TH]

คุณสมบัติ:

การชาร์จแบบ CC/CV แบบเต็มรูปแบบ IP2312 ใช้โหมดชาร์จแบบ CC/CV แบบเต็ม

เมื่อแรงดันแบตเตอรี่ต่ำกว่า 3V จะเข้าสู่โหมดชาร์จสามครั้งและชาร์จแบตเตอรี่ด้วยกระแสไฟชาร์จ 100mA

เมื่อแรงดันไฟฟ้าของแบตเตอรี่มากกว่า 3V ให้เข้าสู่โหมดการชาร์จกระแสคงที่เพื่อชาร์จแบตเตอรี่ด้วยกระแสไฟชาร์จคงที่ที่ที่ตั้งไว้

เมื่อแรงดันแบตเตอรี่ใกล้เคียงกับ 4.2V และกระแสไฟในการชาร์จน้อยกว่า 300mA จะเข้าสู่โหมดการชาร์จแรงดันไฟฟ้าคงที่ หลังจากเข้าสู่โหมดแรงดันไฟฟ้าคงที่การชาร์จจะหยุดทำงานทุกๆ 4 นาทีและตรวจพบแรงดันแบตเตอรี่ให้สูงกว่า 4.15V: หากสูงกว่า 4.15V การชาร์จจะหยุดทำงาน มิฉะนั้นการชาร์จจะหยุดทำงานทุกๆ 4 นาทีและตรวจพบแรงดันแบตเตอรี่ให้สูงกว่า 4.15V: หากสูงกว่า 4.15V การชาร์จจะหยุดลง จากนั้นการตรวจจับจะดำเนินการหลังจากนั้น 4 นาที

เมื่อชาร์จแบตเตอรี่เต็มแล้วหากตรวจพบว่าแรงดันแบตเตอรี่ต่ำกว่า 4.1V แบตเตอรี่จะเปิดขึ้นเพื่อชาร์จแบตเตอรี่

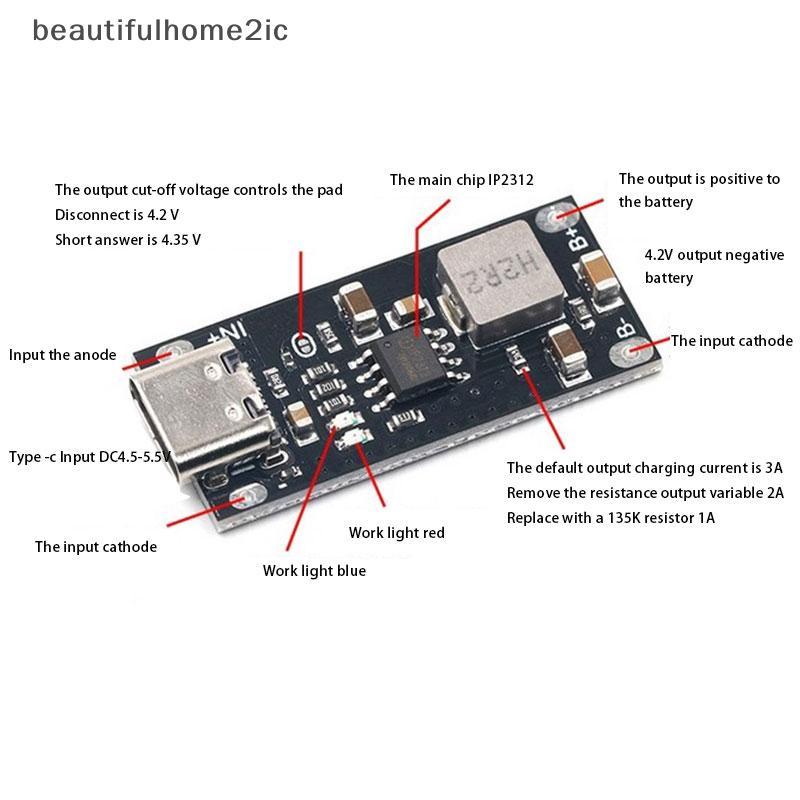

คำแนะนำในการปรับกระแส:

ค่าเริ่มต้น 3A ถอดตัวต้านทาน 2A แทนที่ด้วยตัวต้านทาน 135k 1A

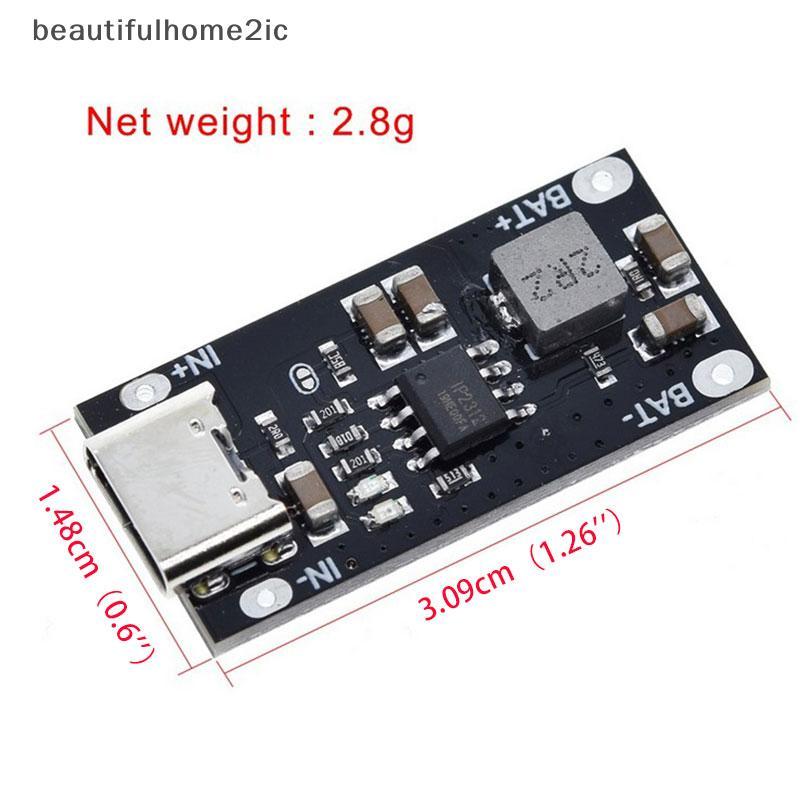

ขนาด PCB: 31 * 15 มม

ความยื่นออกมาของ USB soet นั้นยื่นออกมาประมาณ 1 มม.

คำอธิบาย:
