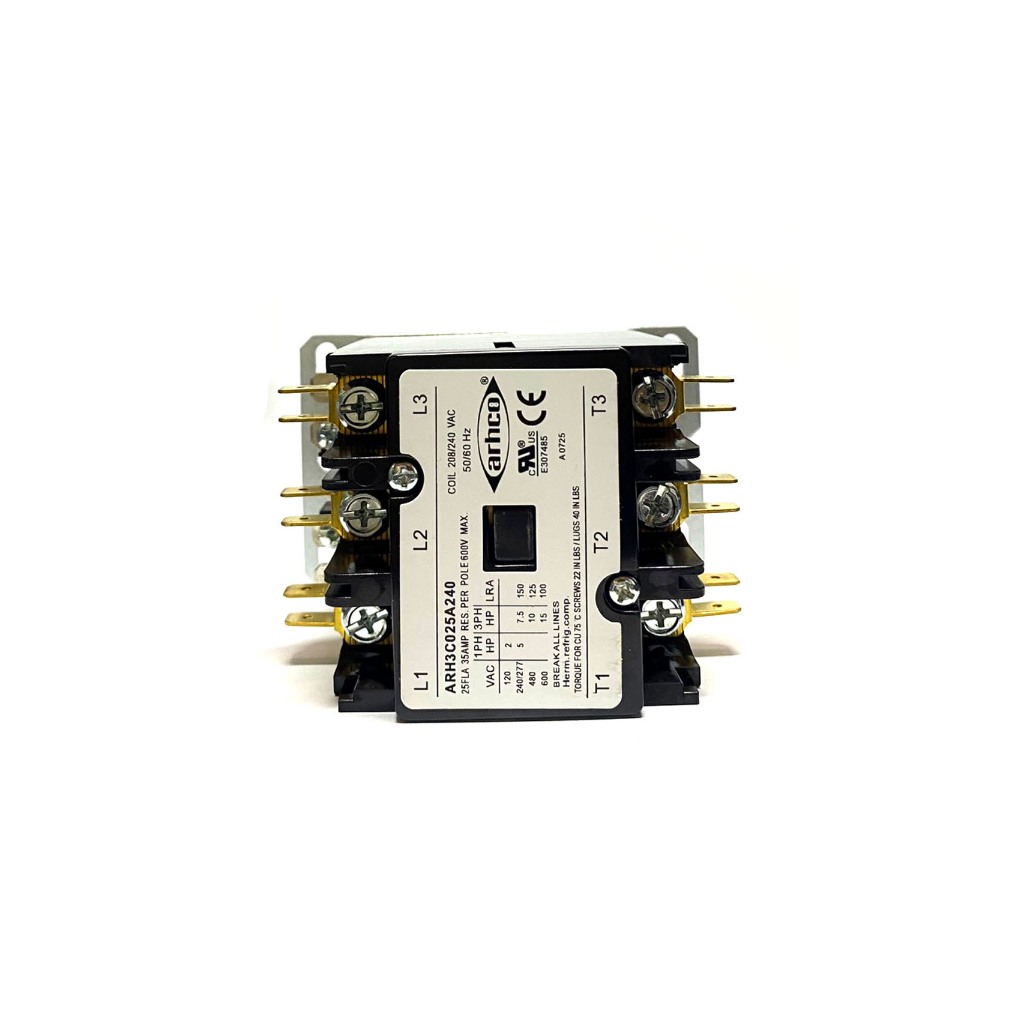

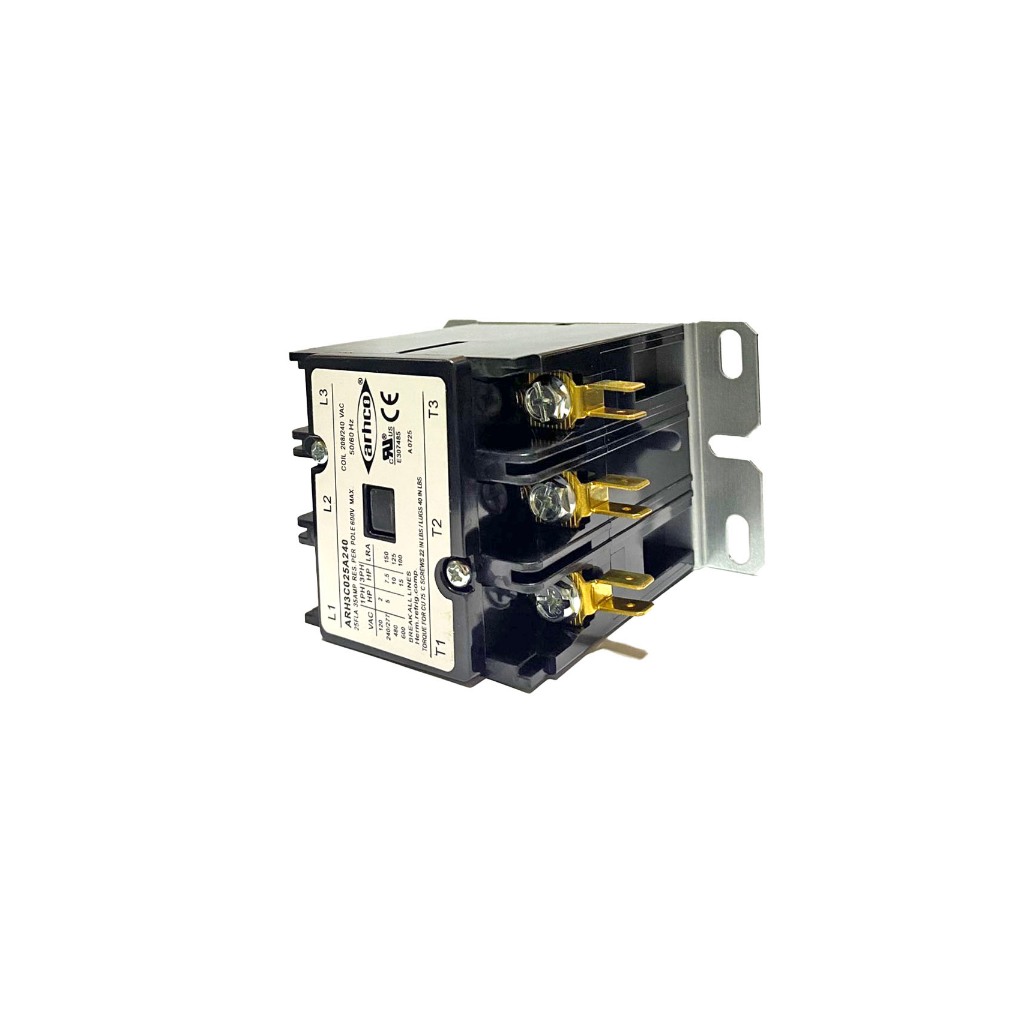

แมกเนติก คอนแทรคเตอร์ ARH3C025A240 (3P 25A) ARHCO

🔴ชื่อสินค้าฯ : แมกเนติก

🔴ยี่ห้อ / ตรา : ARHCO ARH3C025A240

🔴ขนาด : 3P 25A

🔴 คุณสมบัติ

✅ POLE : 3

✅ AMP RATING : FLA 25 RES 35

✅ COIL VOLTAGE : 208/240 VAC 50/60 HZ

🔴 จุดประสงค์ฯ : มีหน้าที่สำคัญ 2 ประการ

1. เป็นสวิตช์ตัดต่อวงจรไฟฟ้ากำลังสูง

ใช้สำหรับ เปิด-ปิด การทำงานของคอมเพรสเซอร์ หรือมอเตอร์แอร์ขนาดใหญ่โดยอัตโนมัติ ,คอมเพรสเซอร์แอร์กินไฟสูงมาก สวิตช์ธรรมดาไม่สามารถรับภาระได้ แมกเนติกจึงทำหน้าที่เป็นทางผ่านของกระแสไฟฟ้าหลักเพื่อให้คอมเพรสเซอร์ทำงานได้โดยไม่เกิดการอาร์ค (ประกายไฟ) จนสวิตช์ละลาย

2. แยกส่วนวงจรควบคุมออกจากวงจรไฟฟ้าหลัก

วงจรควบคุม (คอยล์) มีหน้าที่รับคำสั่งแรงดันต่ำหรือกระแสต่ำจากเทอร์โมสตัท (ตัวตั้งอุณหภูมิ) เมื่ออุณหภูมิในห้องร้อนเกินกำหนด

วงจรหลัก (คอนแทค) เมื่อคอยล์ได้รับกระแสไฟฟ้าจะสร้างสนามแม่เหล็กเพื่อดึงหน้าสัมผัสให้แตะกัน ส่งผลให้ไฟ 220V หรือ 380V ไหลเข้าสู่คอมเพรสเซอร์ทันที

- ขนาด 20 Amps ใช้ร่วมกับแอร์ ขนาด 9000 to 13000 BTU/Hr.

- ขนาด 25 Amps ใช้ร่วมกับแอร์ ขนาด 15000 to 24000 BTU/Hr.

- ขนาด 30 Amps ใช้ร่วมกับแอร์ ขนาด 28000 to 30000 BTU/Hr.

----------------...
