24V12v Stepper Motor Driver ความเร็วง่ายควบคุมไปข้างหน้าโมดูลควบคุมย้อนกลับ pwm Pulse สัญญาณเครื่องกําเนิดไฟฟ้า
รายละเอียดสินค้า
คำอธิบาย:

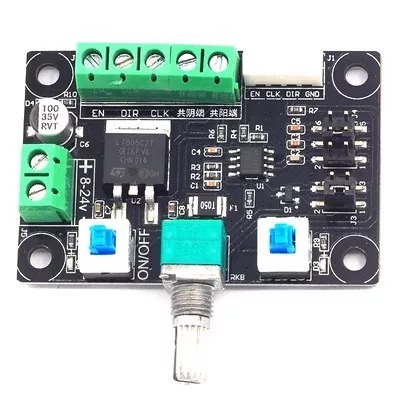

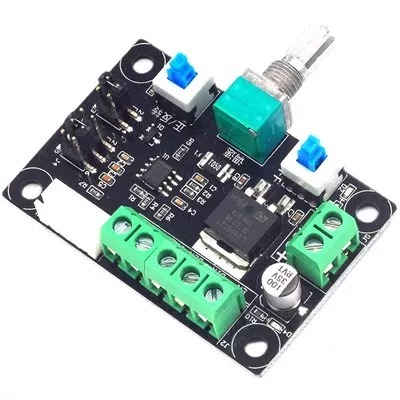

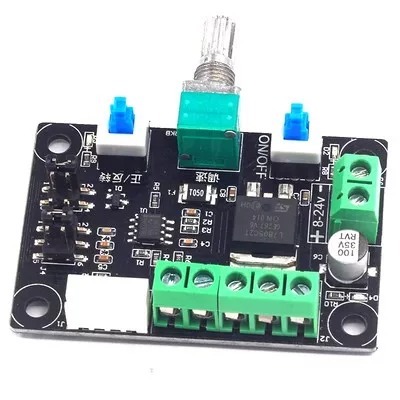

1, โมดูลนี้เป็นโมดูลเครื่องกำเนิดไฟฟ้าแรงกระตุ้น, ให้สัญญาณควบคุมกับไดรเวอร์ Stepper
ในการควบคุมมอเตอร์ Stepper ต้องมีไดรเวอร์
2, ตัวควบคุมที่เรียบง่าย + มอเตอร์ขั้นบันได + แหล่งจ่ายไฟ Dc สามารถสร้างแพลตฟอร์มควบคุมที่เรียบง่าย
3, คอนโทรลเลอร์มี 5.4k-160khz สูง, กลาง 540-16.6khz, 80-2.4khz ต่ำรวม 3 สัญญาณความถี่ต่ำสามารถใช้เพื่อเลือกจัมเปอร์ได้
4 สามารถผลิตสัญญาณพัลส์ผลิตสัญญาณ PWM สามารถเลือกจัมเปอร์ได้
การวัดความถี่: PUL และ Cathode ทั่วไป
ไดรฟ์ Stepper ที่แตกต่างกันอาจทำเครื่องหมายชื่อที่แตกต่างกัน
EN = ENA = ENA = เปิดใช้งานฟรี
PUL = PULS = ชีพจร CLK = ชีพจร CLK
วิธีการ DIR = CW = CWW ทิศทาง

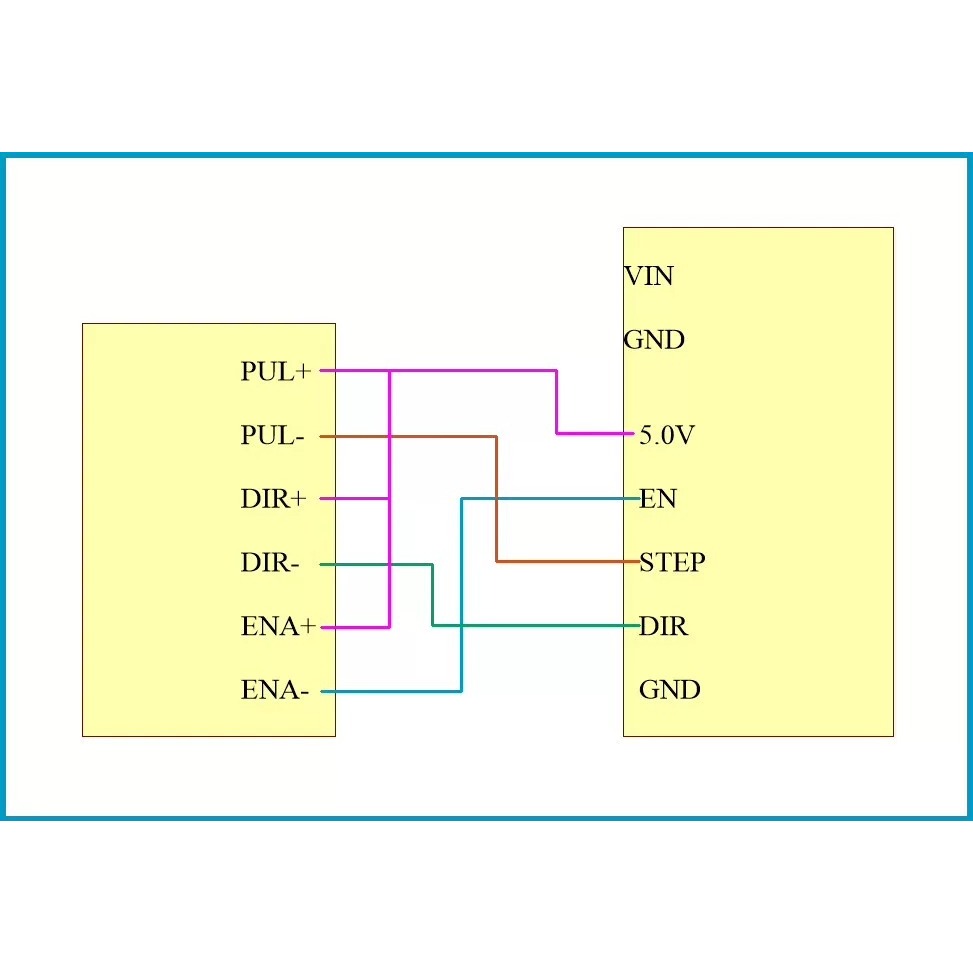

วิธีการเชื่อมต่อแอโนดสาธารณะ B
EN + PUL + DIR + เชื่อมต่อกับ com +
การเชื่อมต่อ En-Connect En-Connect En เชื่อมต่อ En-Connect En
การเชื่อมต่อ CLK ของ PUL-Connect CLK
การเชื่อมต่อ Dir-Connect Dir - Dir-Connect Dir

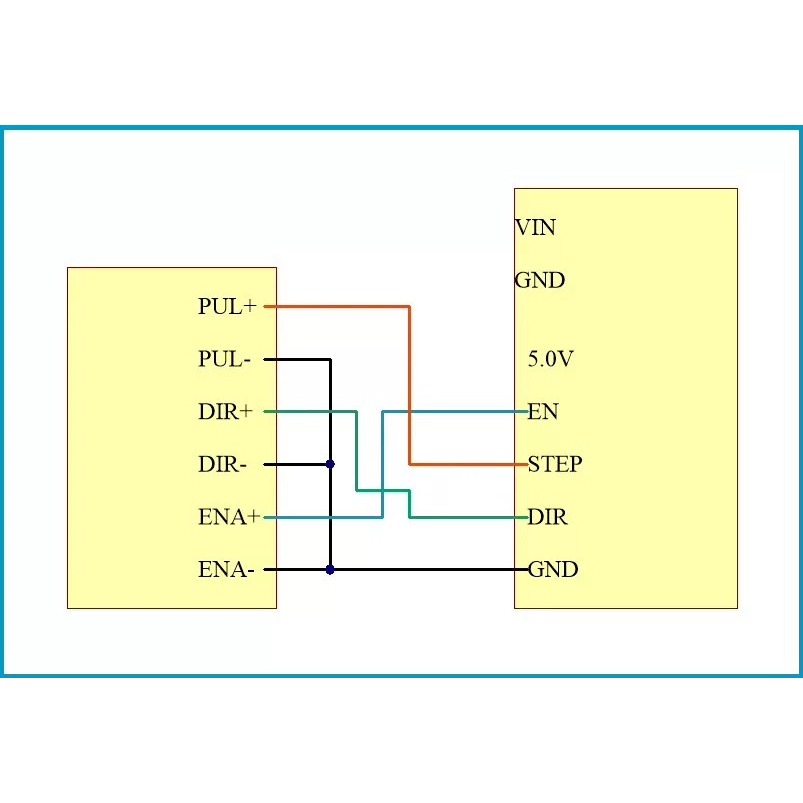

วิธีการเชื่อมต่อแคโทดทั่วไป (B) EN-PUL-DIR-Connected Together
การเชื่อมต่อ En + Connect En + Connect En
การเชื่อมต่อ CLK ของ PUL + การเชื่อมต่อ CLK
การเชื่อมต่อ Dir + Connect ...
